Sửa chữa đồng hồ vạn năng Advantest R6581T
Bài viết này nói về các bài kiểm tra đánh giá, sửa chữa, hiệu chuẩn, dịch vụ và hiệu suất của Advantest R6581T do Nhật Bản sản xuất. Chúng tôi đang dần hoàn thiện phạm vi phủ sóng trên tất cả các DMM/DVM 8½ chữ số đang được sản xuất, với bài viết trong nhật ký công việc R6581T này
nội dung
• Giới thiệu
• Tuyên bố miễn trừ trách nhiệm
• Hướng dẫn sử dụng và tài liệu

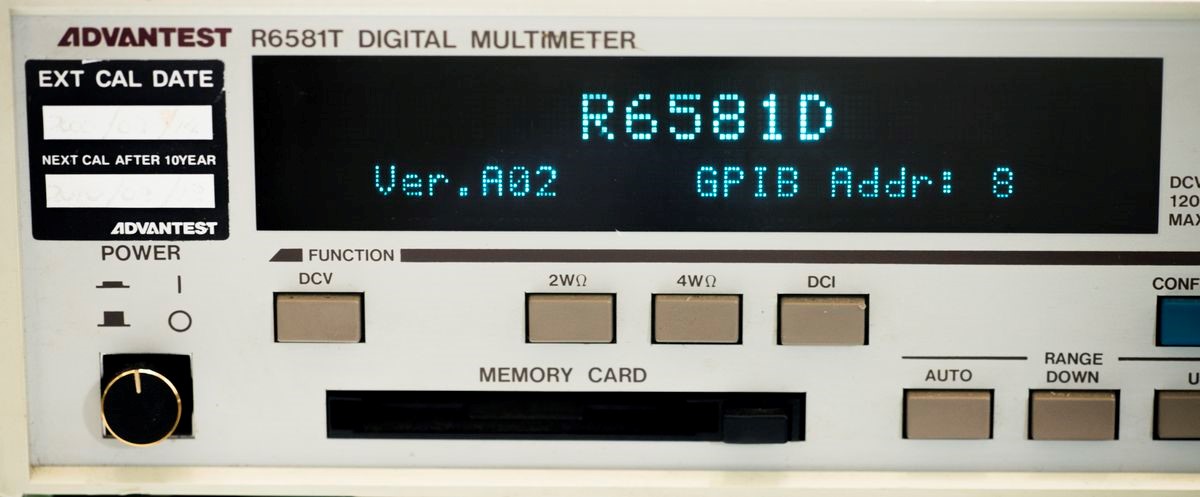

• hình dạng và giao diện người dùng
• Phân tích và đánh giá thiết kế
o PCBA kỹ thuật số và giao diện
o PCBA tương tự
o PCBA tham chiếu điện áp DC chính

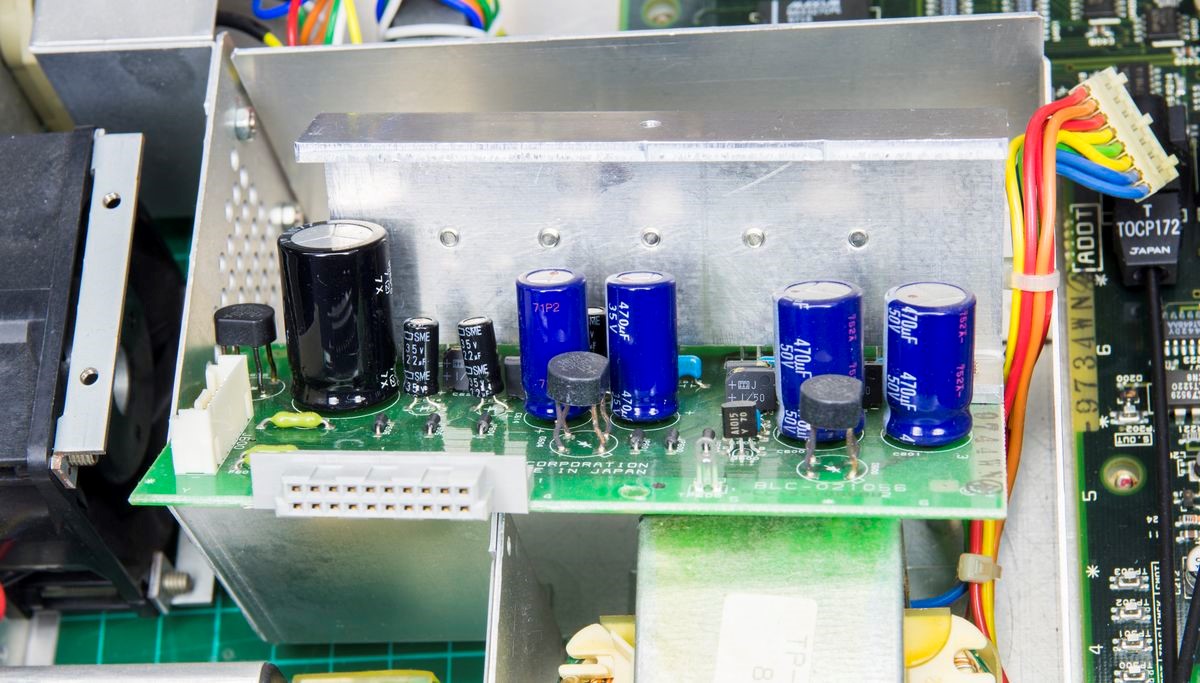

o Bộ nguồn bảo vệ PCBA
o Bảng điều khiển phía trước PCBA
• Sao lưu chương trình cơ sở
• Hiệu chuẩn trực tiếp so với tiêu chuẩn HP 3458A và xDevs
• Xác minh độ chính xác hiệu chuẩn
• Kiểm tra hiệu chuẩn cho thiết bị khác
• Ứng dụng Python để thử nghiệm
• Kết luận và tóm tắt
giới thiệu
bài viết này có thể có lỗi và sai lầm
Bài viết này nói về các bài kiểm tra đánh giá, sửa chữa, hiệu chuẩn, dịch vụ và hiệu suất của Advantest R6581T do Nhật Bản sản xuất. Chúng tôi đang dần hoàn thiện phạm vi phủ sóng trên tất cả các DMM/DVM 8½ chữ số đang được sản xuất, với bài viết trong nhật ký công việc R6581T này. Dưới đây là danh sách đầy đủ các máy đo hiển thị 8½ chữ số mà chúng tôi biết:
Hình 1

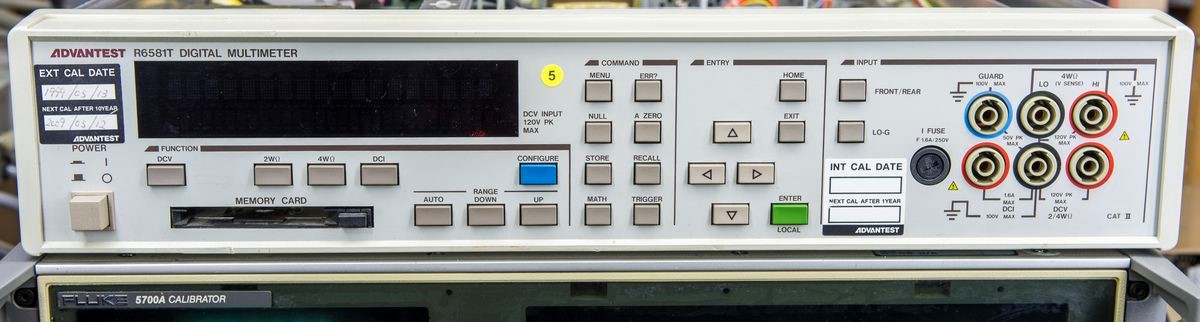

Đây là hệ thống kích thước gắn trên giá 19” DMM, chỉ nhỏ hơn một chút so với Keysight 3458A hoặc Datron 1281 của đối thủ cạnh tranh. Tuy nhiên, nó nhẹ hơn nhiều do sử dụng khung nhôm và các tấm chắn, thay vì khung thép chịu lực theo máy đo HP.
|
Manufacturer |
Model |
Type |
Status |
|
Advantest/ADCMT |
R6581 (T/D) |
DMM |
No longer available for sale |
|
ADCMT |
7480T |
DVM,Ohms |
Current model |
|
Datron |
1281/1271 |
|
|
|
DMM |
No longer available for sale, obsoleted by Fluke |
|
|
|
HP |
3458A (+Fluke HFL version) |
DMM |
Current model |
|
Fluke |
8508A |
DMM |
Current model |
|
Keithley |
2002 |
|
|
|
DMM |
Current model |
|
|
|
PREMA |
6048 |
|
|
|
DMM |
No longer available for sale |
|
|
|
Solartron |
7081 |
DMM |
Also known as Guildline 9578. No longer available for sale |
|
Transmille |
8080 |
DMM |
Current model |
|
Transmille |
8081 |
DMM/Electrometer |
Current model |
|
Transmille |
8104 |
DMM/Electrometer |
Current model |
|
Transmille |
8881 |
DMM |
Current model |
R6581 đặc biệt thú vị vì thiết kế của nó đáp ứng trực tiếp với HP 3458A mạnh mẽ, đồng thời rất nhiều ý tưởng và tính năng được làm nổi bật trực tiếp với máy đo HP. Ở một số chức năng, đồng hồ này tốt hơn, trong khi ở những chức năng khác thì kém hơn. Hãy nhìn vào đặc điểm kỹ thuật. Thông số kỹ thuật từ HP 3458A (tùy chọn 002) được thể hiện bằng màu xanh lam.
Có ba phiên bản chính của Advantest R6581:
• R6581 là loại thiết bị đo lường có đầy đủ chức năng DMM, cho DCV, DCI, điện trở 2/4 dây, TrueRMS ACV và ACI.
• R6581D là loại thiết bị chỉ có chức năng DMM DC, chỉ dành cho DCV, DCI, điện trở 2/4 dây, không có mô-đun AC.
• R6581T là loại thiết bị chỉ có chức năng DMM DC, chỉ dành cho DCV, DCI, điện trở 2/4 dây, không có mô-đun AC.
Nhóm đã có trong tay phiên bản R6581T của thiết bị, tương đương với R6581, nhưng không có bảng tùy chọn AC TrueRMS.
|
Function |
Range |
|||||||||||||||||||||||
|
DC Voltage |
100mV |
1 V |
10 V |
100V |
1000 V |
|||||||||||||||||||
|
Accuracy (1y), Rdg ppm + Range ppm (HP3458A/002) |
7+10 (5+3) |
6+1 (4+0.3) |
5+0.2 (4+0.05) |
7+1 (6+0.3) |
7+0.2 (6+0.1) |
|||||||||||||||||||
|
RMS noise at NPLC100, Range ppm |
0.1 |
0.05 |
0.05 |
0.05 |
0.05 |
|||||||||||||||||||
|
Input resistance, Ω |
>1010 |
>1010 |
>1010 |
106 ±1% |
106 ±1% |
|||||||||||||||||||
|
AC Voltage (Model R6581 only) |
10mV |
100mV/1V |
10 V |
100V |
1000V |
|||||||||||||||||||
|
Best accuracy (1y), Rdg ppm + Range ppm (HP3458A) |
300+2500 (200+110) |
200+200 (70+20) |
150+1500 (200+20) |
500+200 (400+20) |
||||||||||||||||||||
|
Temperature coefficient, ppm |
10% spec\°C |
10% spec\°C |
||||||||||||||||||||||
|
Bandwidth frequency (max accuracy) |
1 Hz to 2MHz (100Hz to 10kHz) |
|||||||||||||||||||||||
|
Resistance 4W |
10 Ω |
100 Ω |
1 KΩ |
10 KΩ |
100 KΩ |
1 MΩ |
10 MΩ |
100 MΩ |
1 GΩ |
|||||||||||||||
|
Source current (High power mode) |
10 mA |
1 mA |
100 µA |
10 µA |
1 µA |
100 nA |
10 nA |
|||||||||||||||||
|
Accuracy (1y), Rdg ppm + Range ppm (HP3458A) |
14+20 (15+5) |
12+5 (12+5) |
10+5 (10+0.5) |
8+0.5 (10+0.5) |
14+1 (15+2) |
50+5 (50+10) |
500+10 (500+10) |
5000+10 (5000+10) |
||||||||||||||||
|
Source current (Low power mode) |
10 mA |
1 mA |
100 µA |
10 µA |
1 µA |
100 nA |
10 nA |
10 nA |
||||||||||||||||
|
Accuracy (1y), Rdg ppm + Range ppm |
14+20 |
14+20 |
10+5 |
12+5 |
14+5 |
50+5 |
500+50 |
5000+50 |
5000+10 |
|||||||||||||||
|
Temperature coefficient, ppm |
3+3 |
3+1 |
2+1 |
2+0.1 |
20+0.1 |
100+1 |
1000+1 |
|||||||||||||||||
|
RMS noise at NPLC100, Range ppm |
0.1 |
|||||||||||||||||||||||
|
DC Current |
100 nA |
1 µA |
10 µA |
100 µA |
1 mA |
10 mA |
100 mA |
1 A |
|
|||||||||||||||
|
Accuracy (1y), Rdg ppm + Range ppm (HP3458A) |
25+400 (30+400) |
20+40 (20+40) |
20+20 (20+10) |
20+20 (20+8) |
20+20 (20+5) |
20+20 (20+5) |
30+20 (35+5) |
110+20 (110+10) |
|
|||||||||||||||
|
Temperature coefficient, ppm (HP3458A) |
10+200 (10+200) |
10+20 (2+20) |
2+4 (10+4) |
5+3 (10+3) |
5+2 (10+2) |
10+2 (10+2) |
20+2 (25+2) |
20+3 (25+3) |
|
|||||||||||||||
|
Shunt resistance (burden voltage) |
1010 kΩ(55mV) |
105 kΩ(45mV) |
10.1 kΩ(55mV) |
1.01 kΩ(75mV) |
102 Ω(100mV) |
12 Ω(100mV) |
3 Ω(250mV) |
2 Ω (<1.5V) |
|
|||||||||||||||
|
RMS noise at NPLC100, Range ppm |
2 |
|||||||||||||||||||||||
|
AC Current (Model R6581 only) |
100 µA |
1 mA |
10 mA |
100 mA |
1 A |
|||||||||||||||||||
|
Best accuracy (1y), Rdg ppm + Range ppm |
200+200 |
800+200 |
||||||||||||||||||||||
từ chối trách nhiệm
Việc phân phối lại và sử dụng bài viết này, bất kỳ phần nào của bài viết này hoặc/và bất kỳ hình ảnh hoặc tệp nào được tham chiếu trong bài viết này, ở dạng nguồn và nhị phân, có hoặc không có sửa đổi, đều được phép miễn là đáp ứng các điều kiện sau:
• Việc phân phối lại bài viết phải giữ lại thông báo bản quyền ở trên, danh sách các điều kiện này, liên kết đến trang này (/fix/r6581t/) và tuyên bố từ chối trách nhiệm sau đây.
• Việc phân phối lại các tệp ở dạng nhị phân phải sao chép thông báo bản quyền ở trên, danh sách các điều kiện này, liên kết tới trang này (/fix/r6581t/) và tuyên bố từ chối trách nhiệm sau đây trong tài liệu và/hoặc các tài liệu khác được cung cấp cùng với việc phân phối, chẳng hạn Tập tin readme.
Tất cả thông tin được đăng ở đây chỉ được lưu trữ cho mục đích giáo dục và được cung cấp AS IS IS. Trong mọi trường hợp, tác giả, trang web xDevs.com hoặc bất kỳ bên thứ 3 nào khác, kể cả Advantest, sẽ không chịu trách nhiệm pháp lý cho bất kỳ thiệt hại đặc biệt, trực tiếp, gián tiếp hoặc do hậu quả nào hoặc bất kỳ thiệt hại nào do mất khả năng sử dụng, dữ liệu hoặc lợi nhuận, cho dù trong một hành động của hợp đồng, sơ suất hoặc hành động quanh co khác, phát sinh từ hoặc liên quan đến việc sử dụng hoặc thực hiện thông tin được công bố ở đây.
Nếu bạn sẵn sàng đóng góp hoặc thêm kinh nghiệm của mình về việc sửa chữa thiết bị Advantest/ADCMT hoặc cung cấp thêm thông tin, bạn có thể làm như vậy theo các hướng dẫn đơn giản sau
Hướng dẫn sử dụng và tài liệu
Dữ liệu thủ công chính thức duy nhất có sẵn là bằng tiếng Nhật, nhưng nhờ có OCR hiện đại và các trình dịch trực tuyến, chúng tôi có thể nhận được hầu hết các thông tin quan trọng về đồng hồ.
Hướng dẫn sử dụng Advantest R6581/D/T, tiếng Nhật, không có sơ đồ
Không có hướng dẫn sử dụng dịch vụ hoặc sơ đồ có sẵn cho thiết bị này.
Tuy nhiên, rất nhiều thông tin hữu ích có thể được tìm thấy trong chủ đề này tại diễn đàn EEVBlog.com

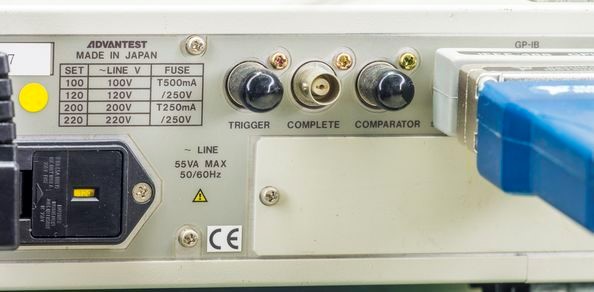

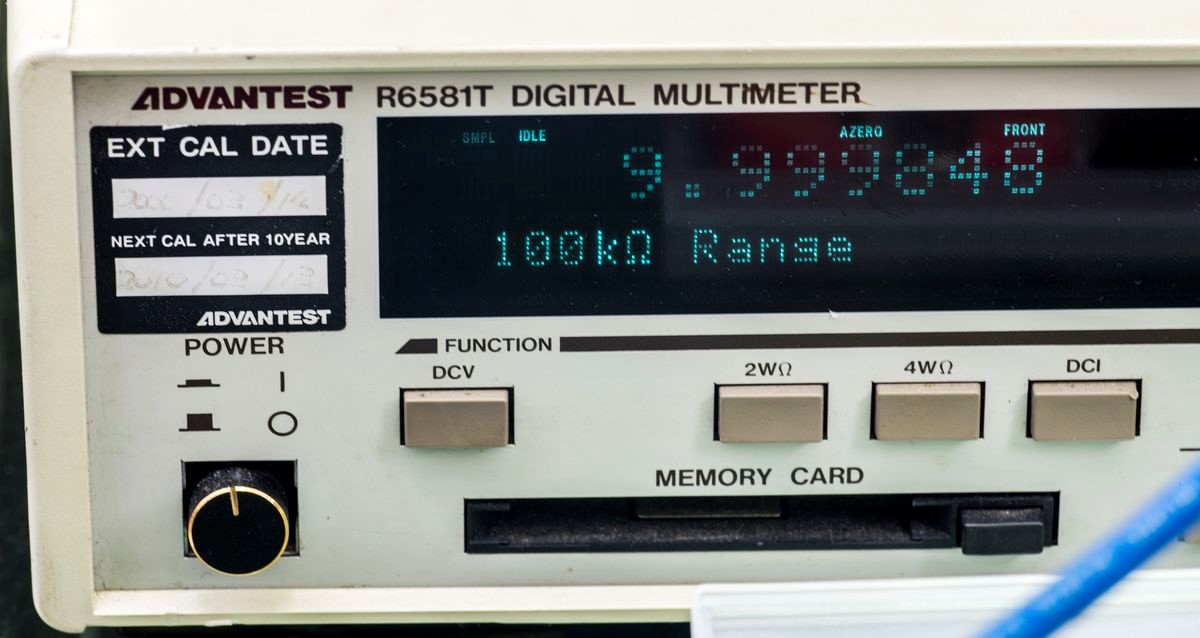

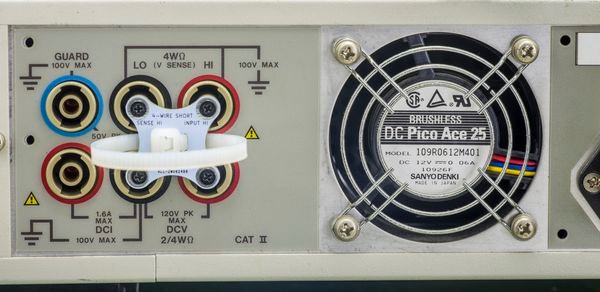

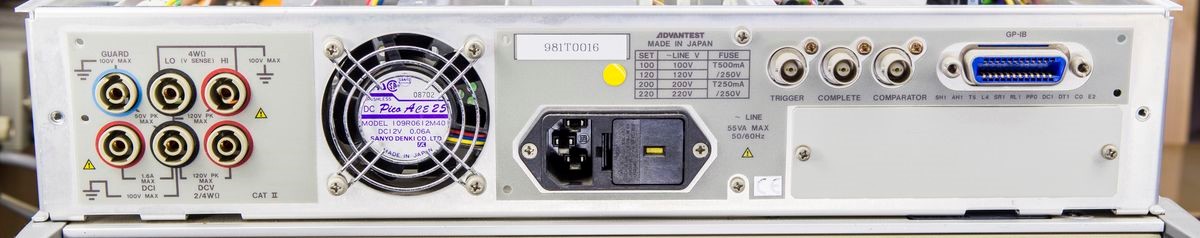

Ngoại hình và giao diện người dùng

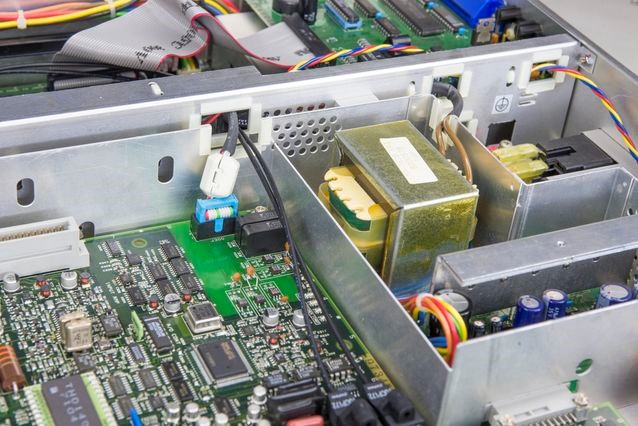

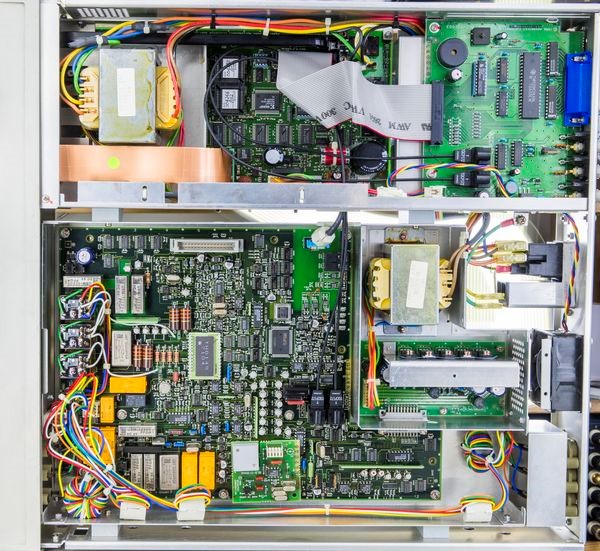

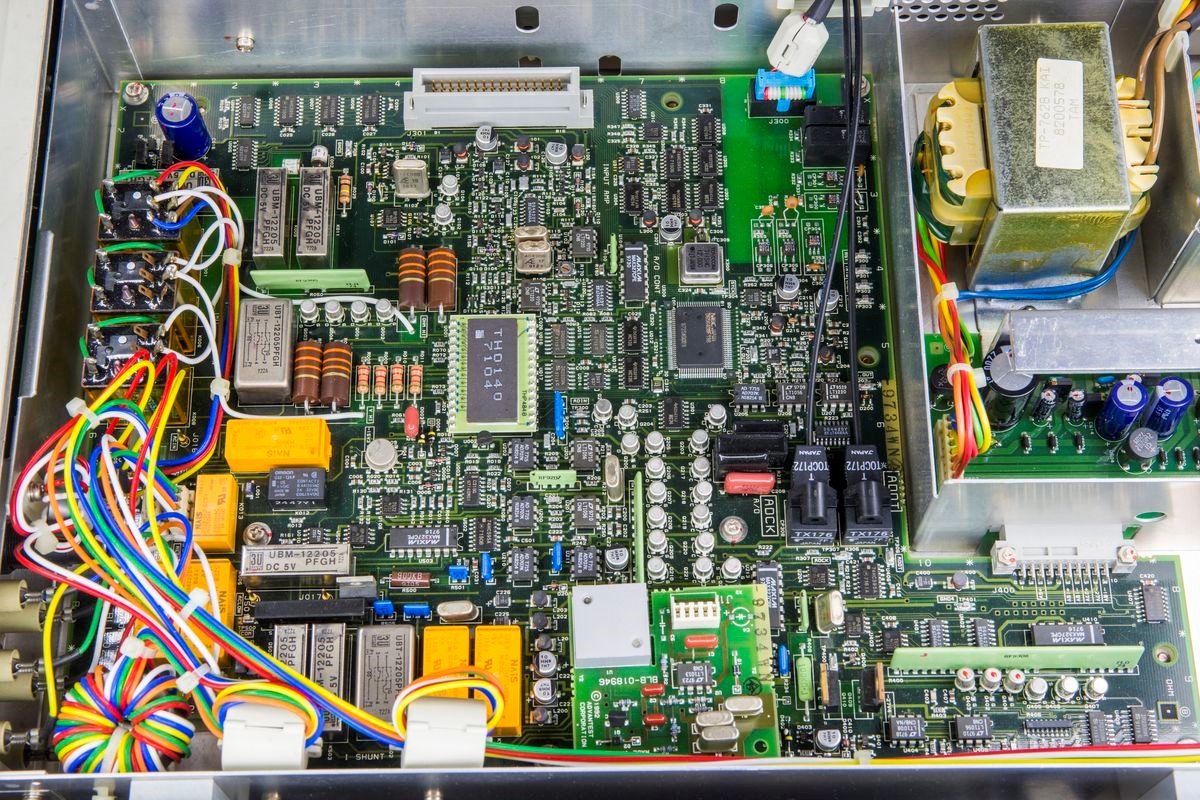

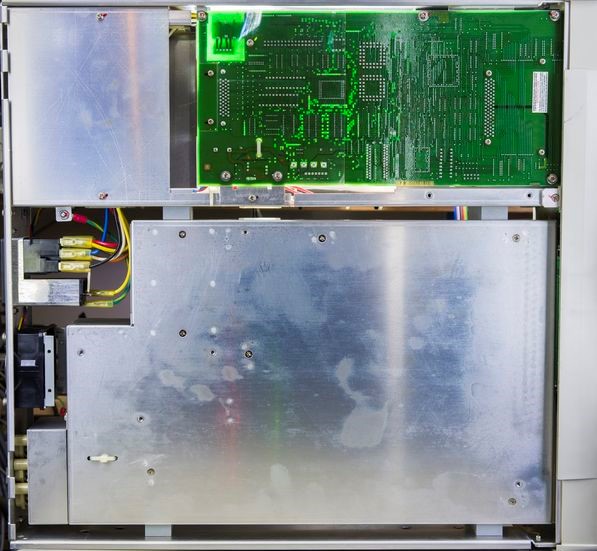

Phân tích và đánh giá thiết kế

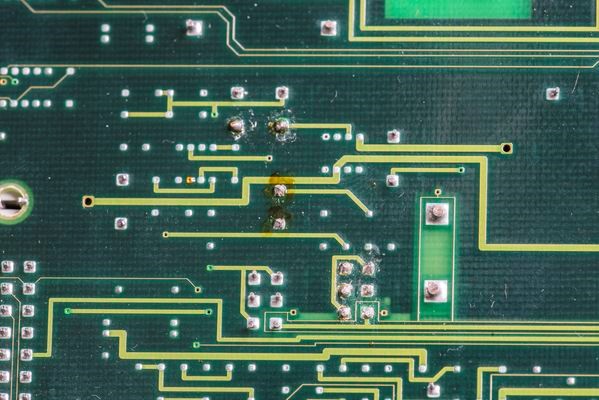

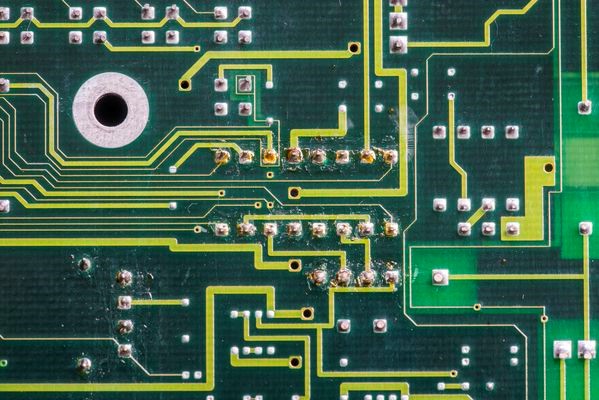

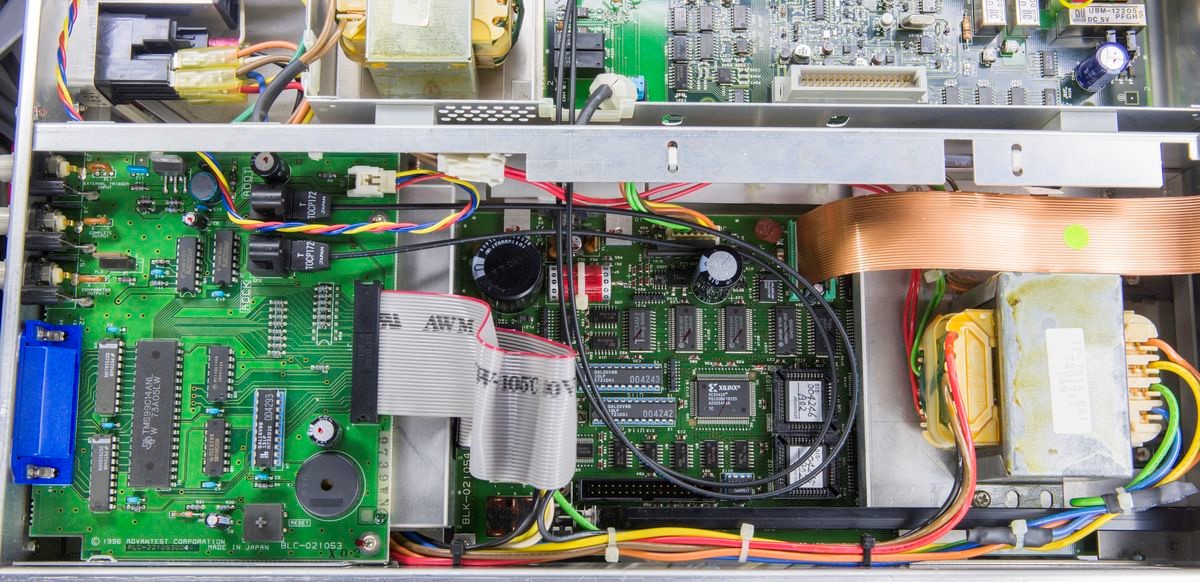

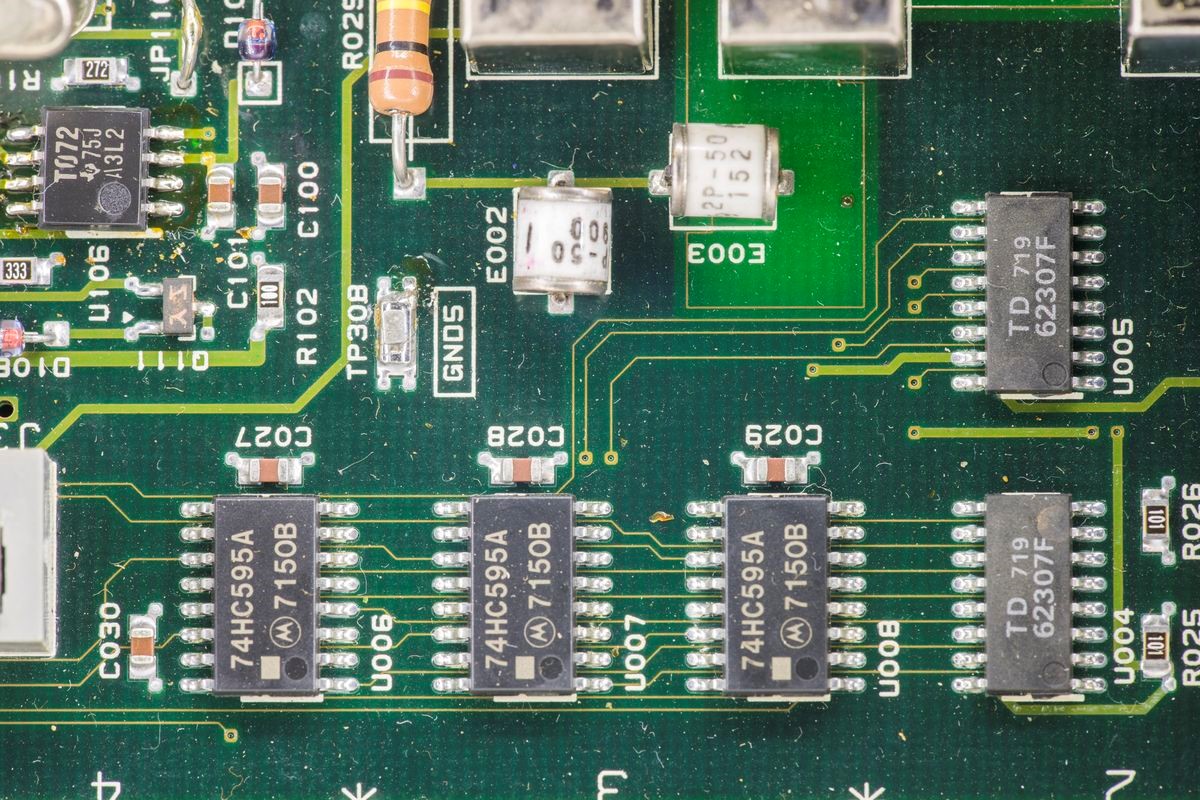

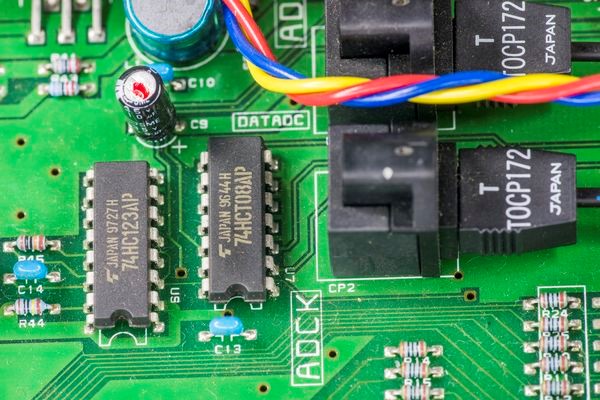

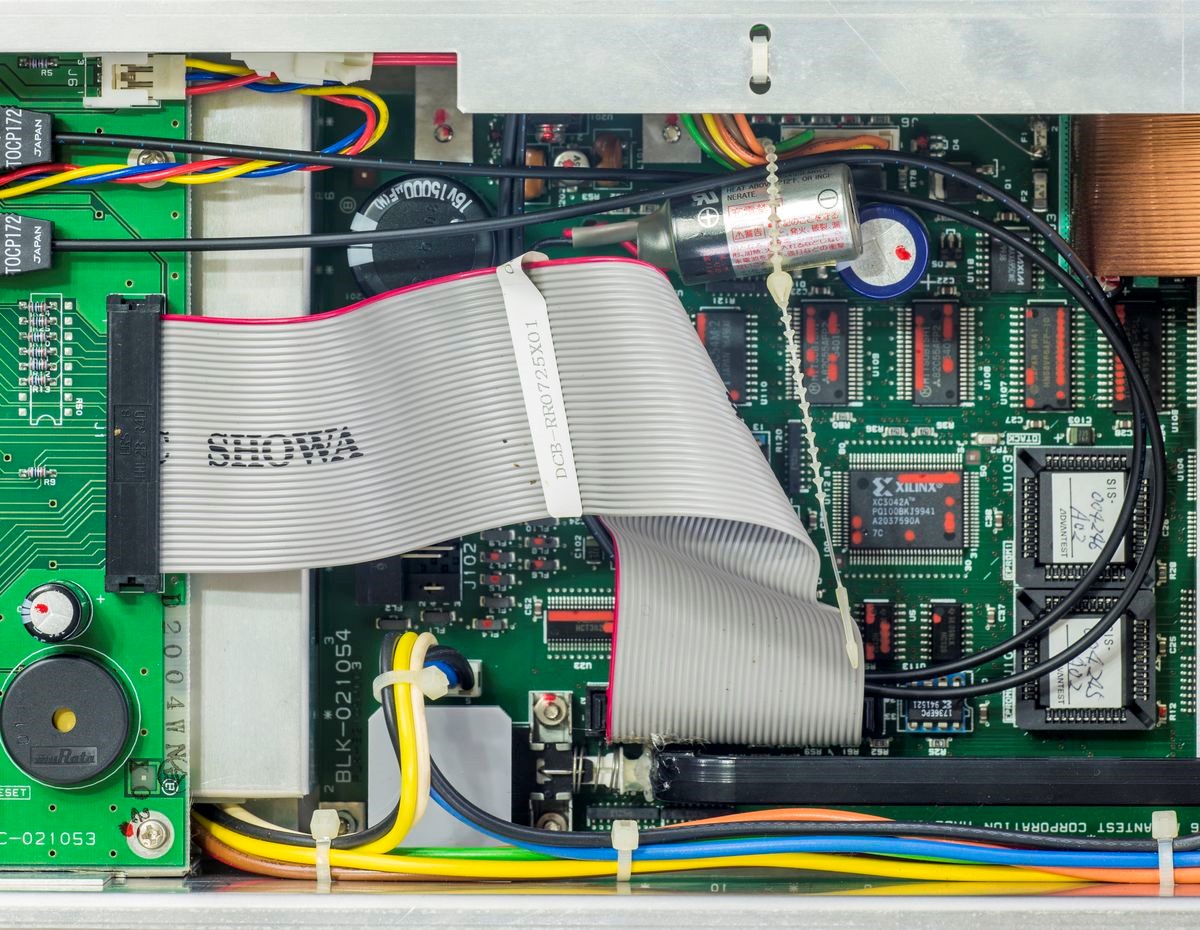

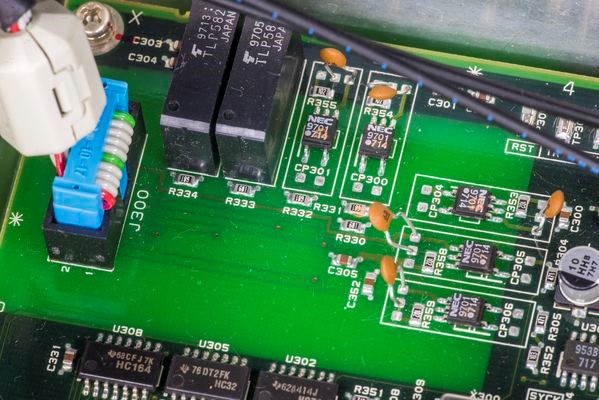

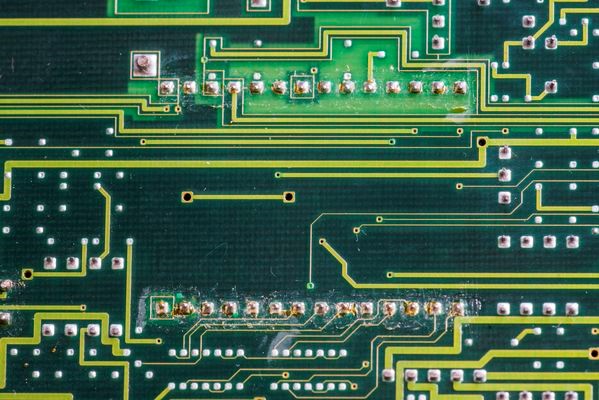

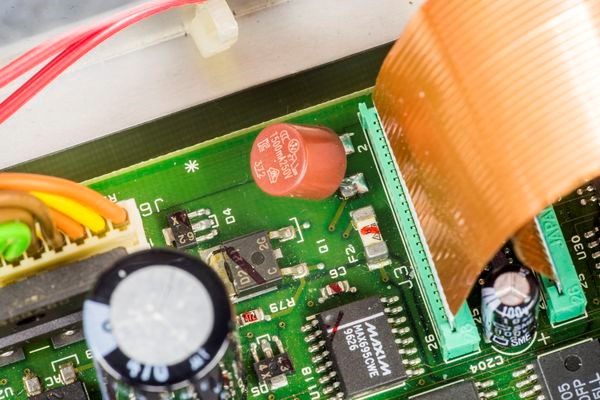

PCBA kỹ thuật số và giao diện

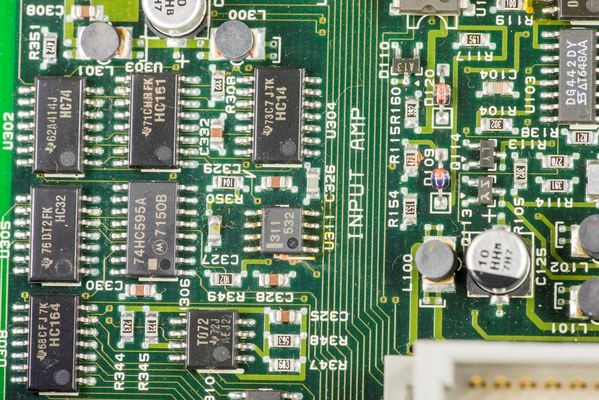

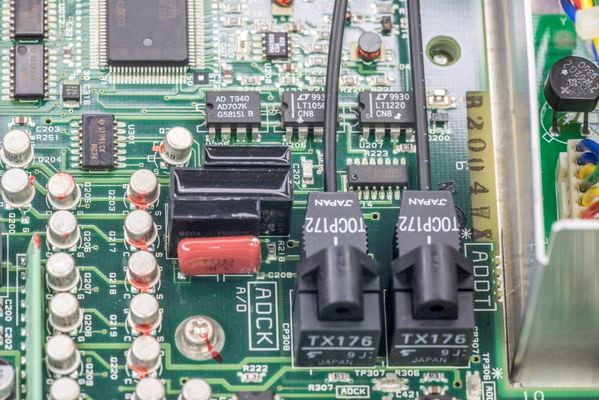

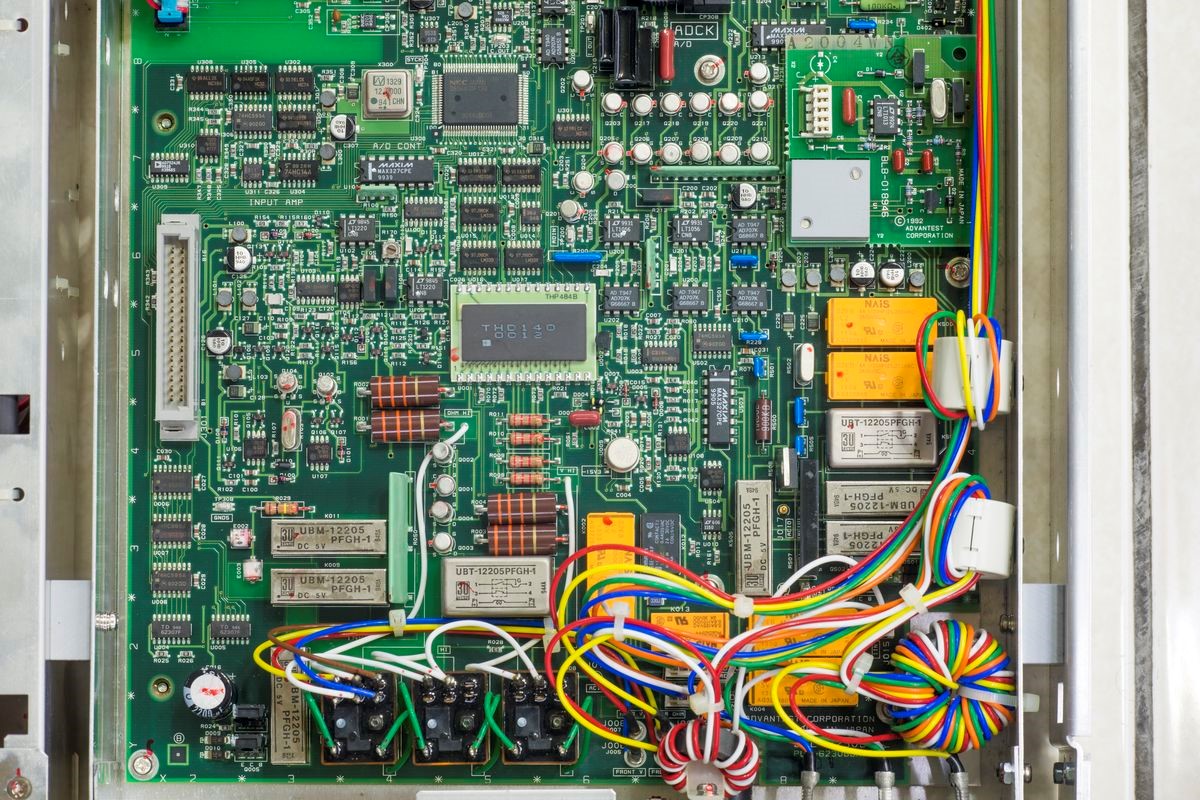

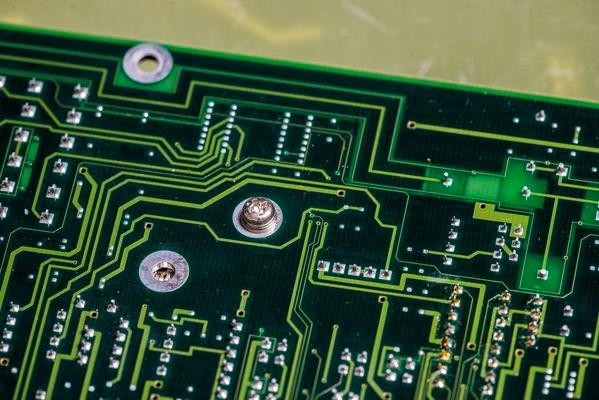

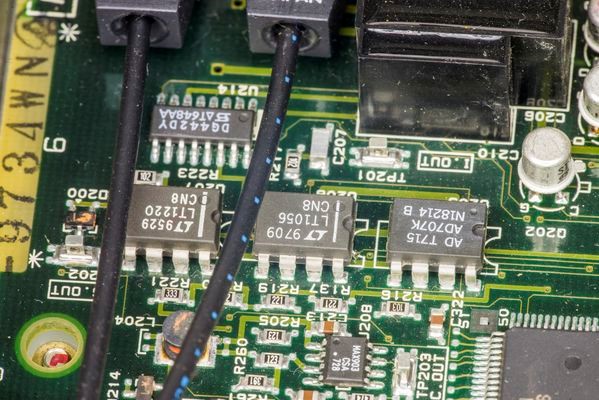

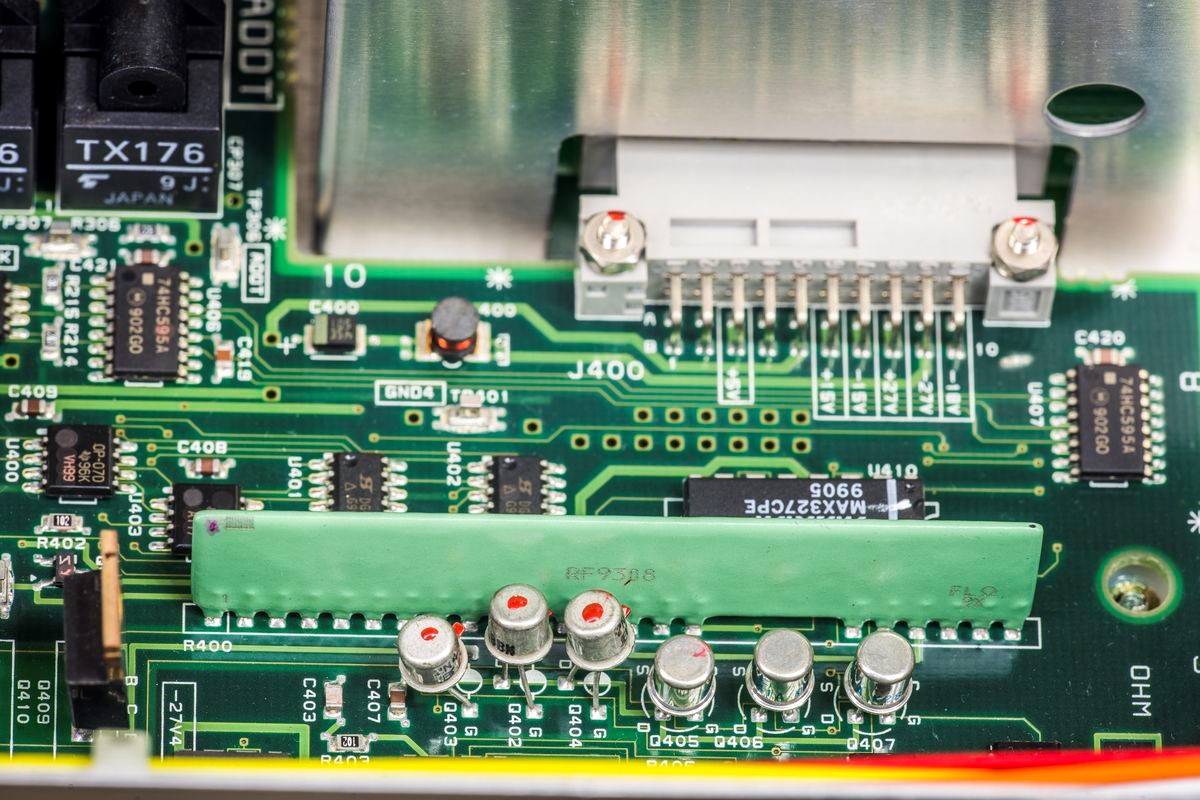

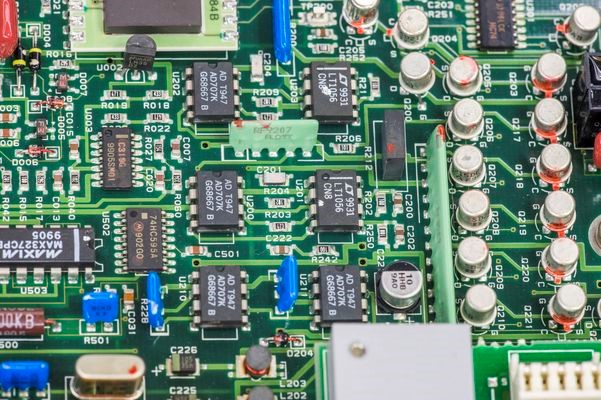

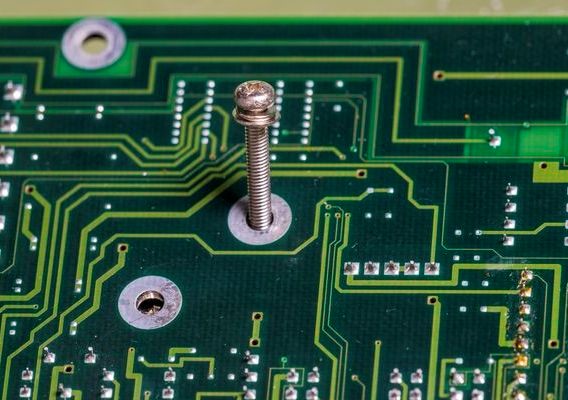

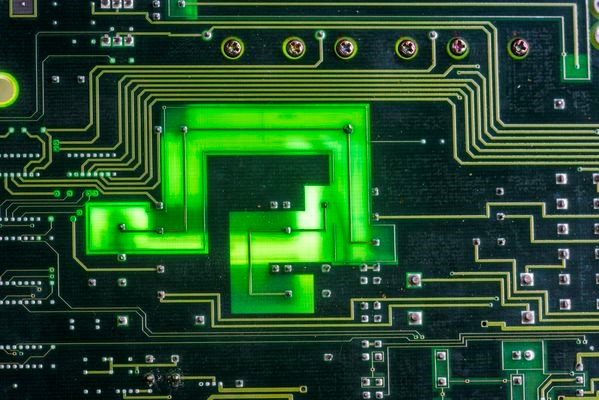

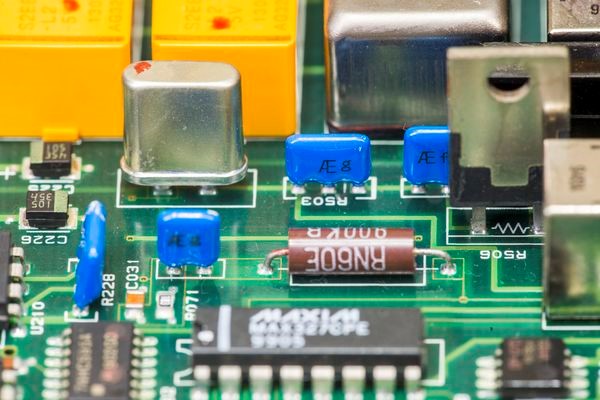

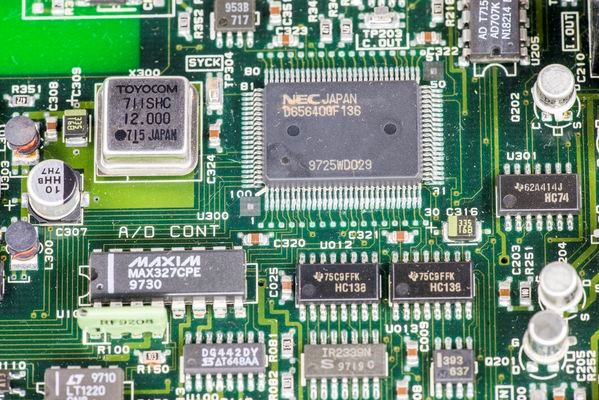

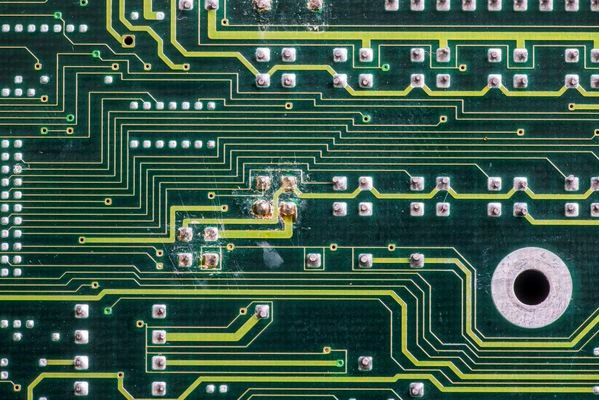

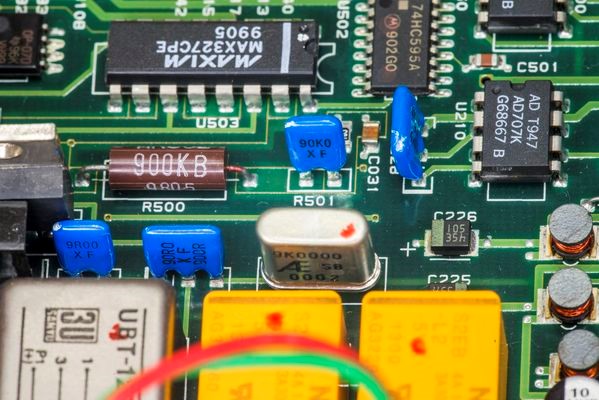

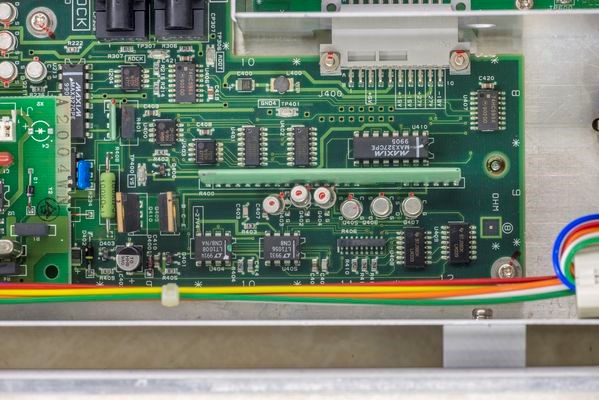

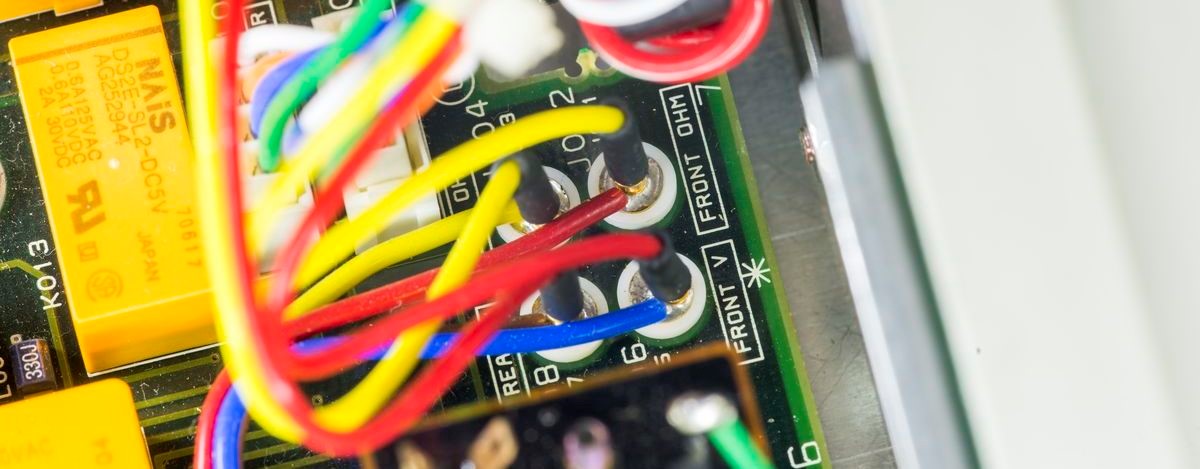

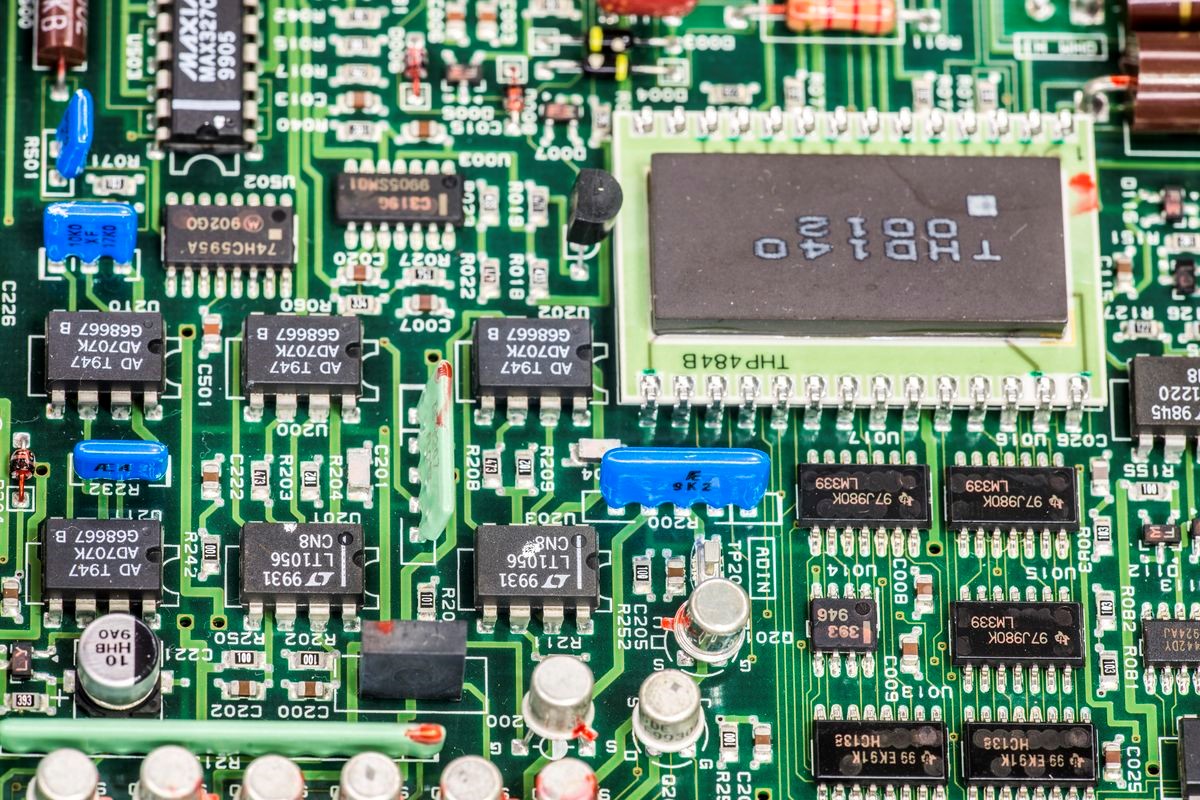

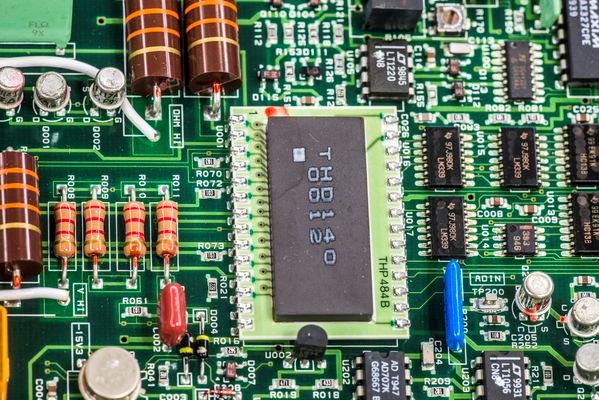

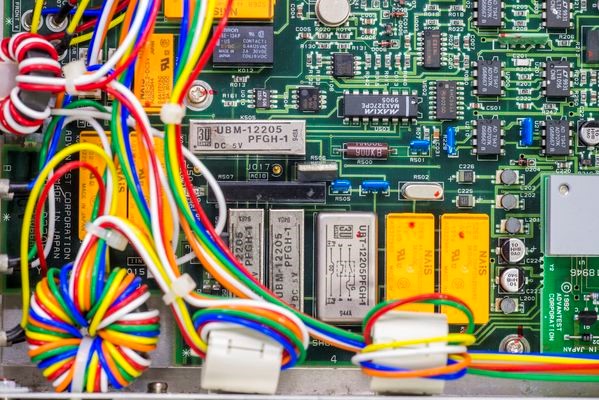

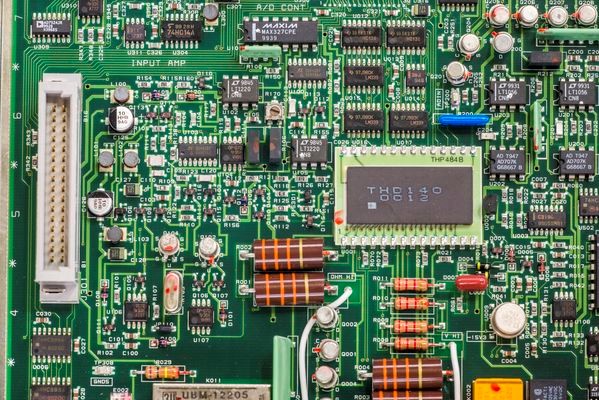

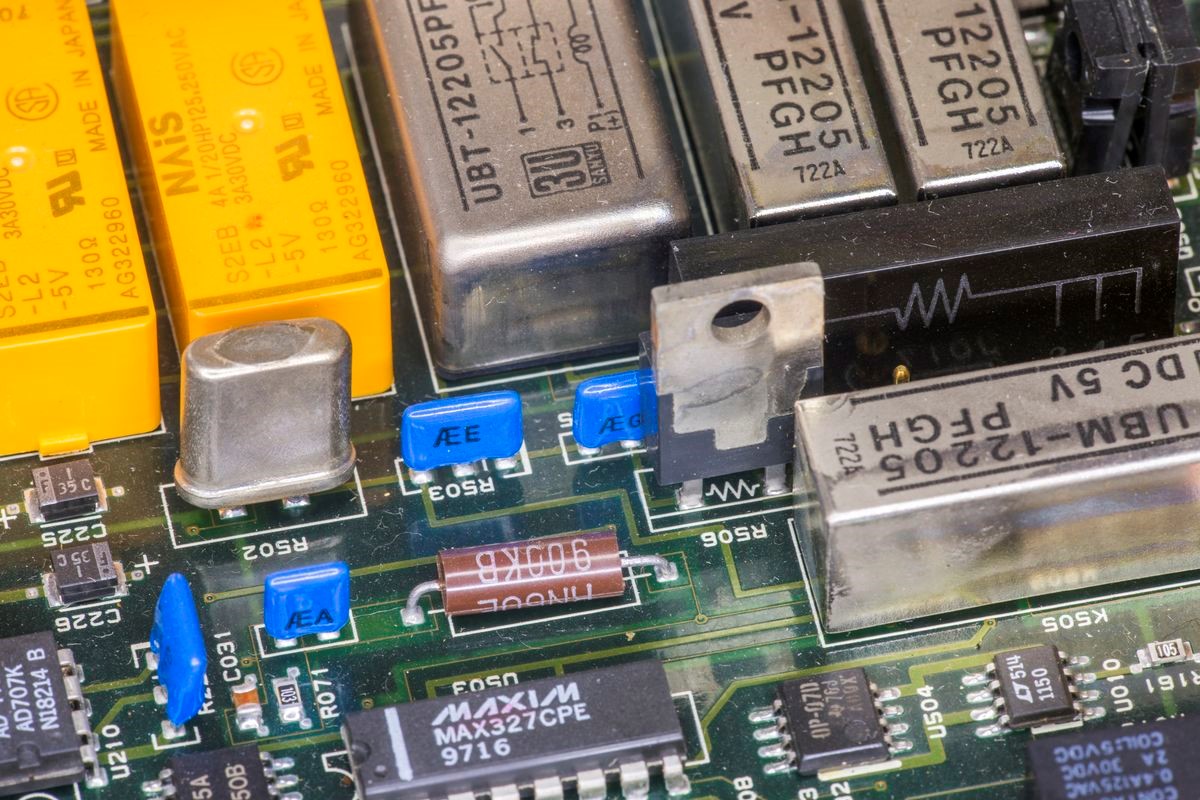

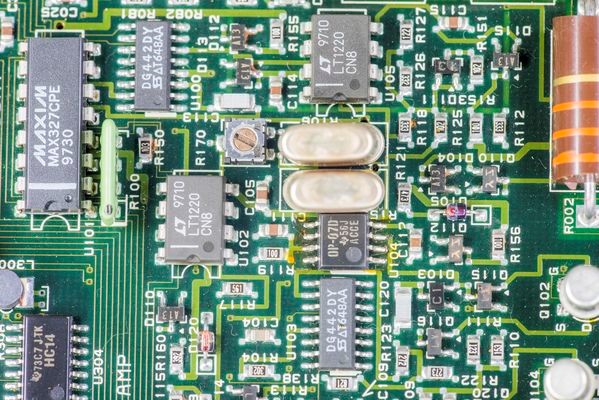

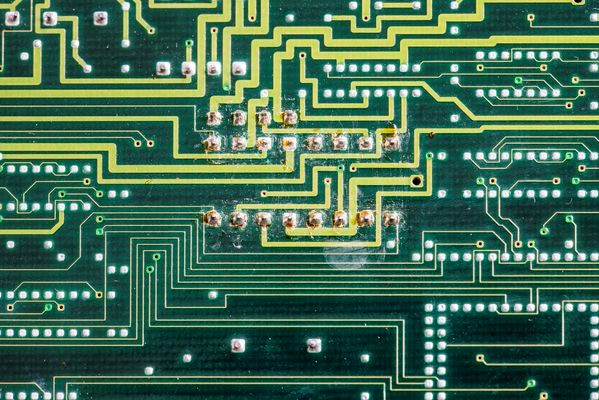

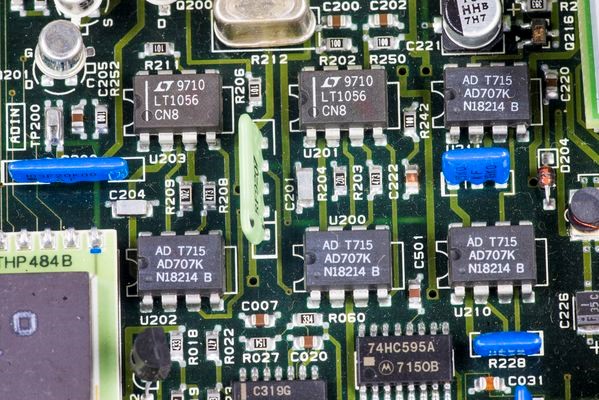

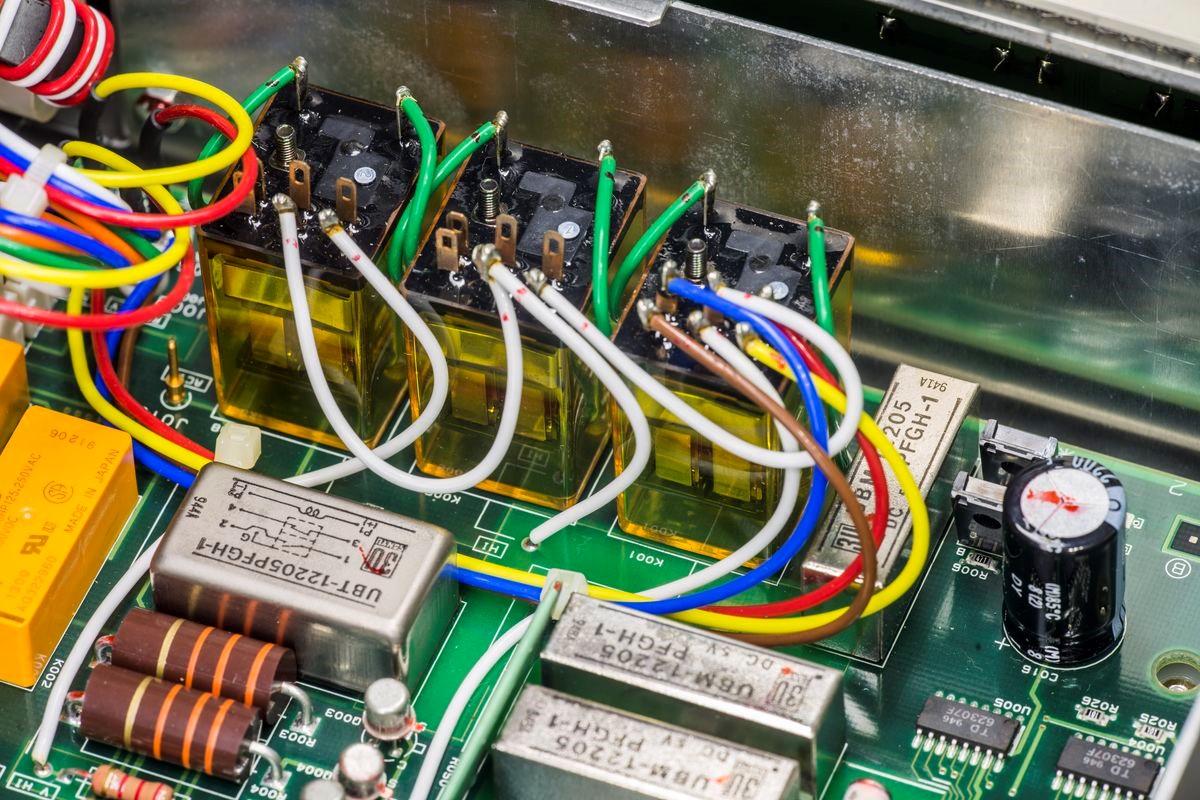

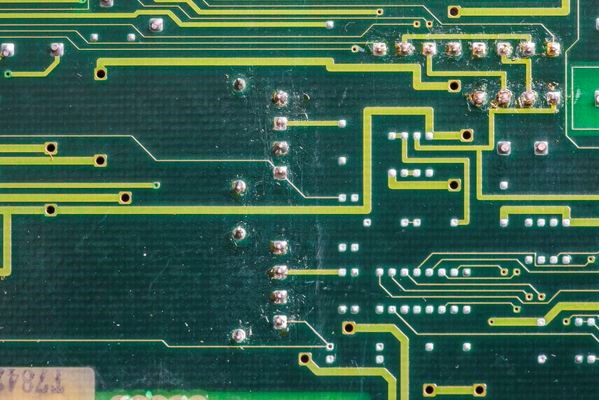

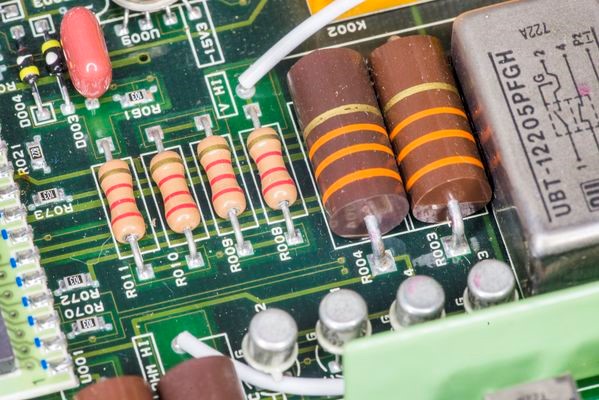

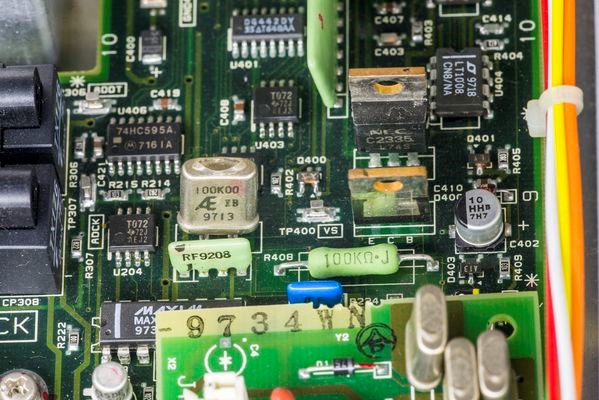

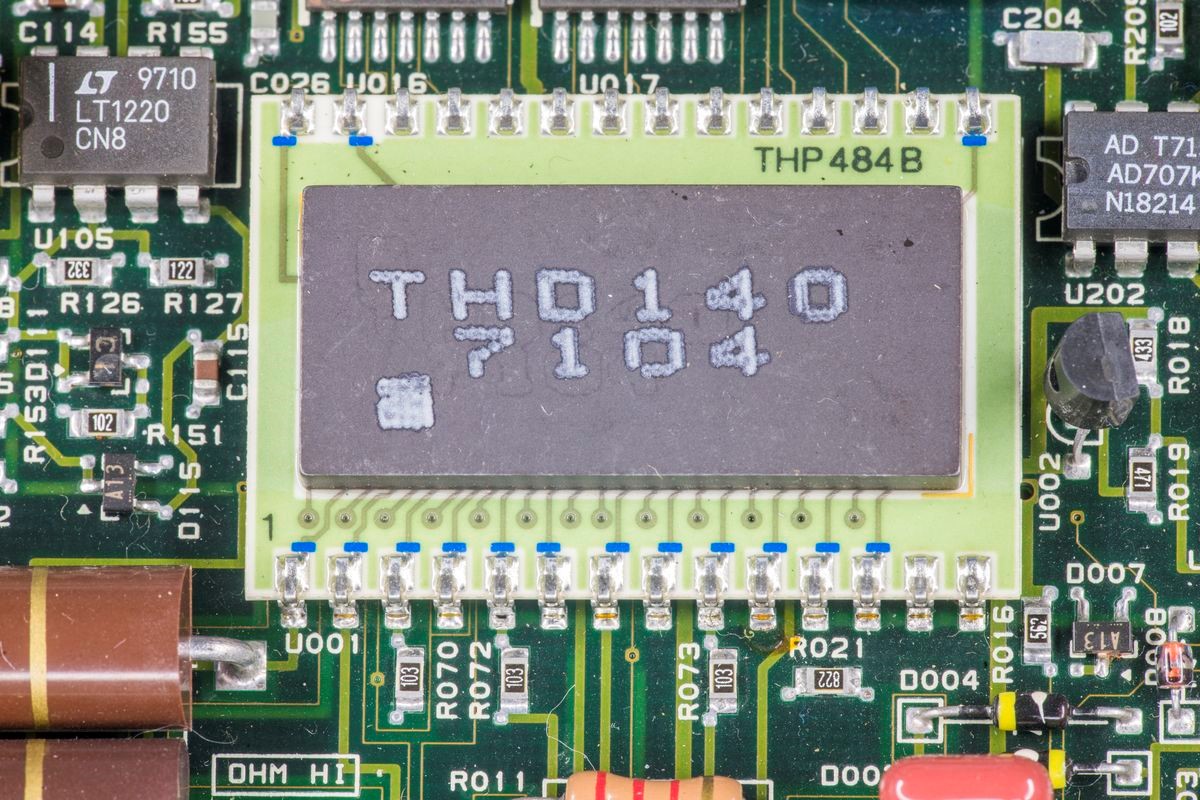

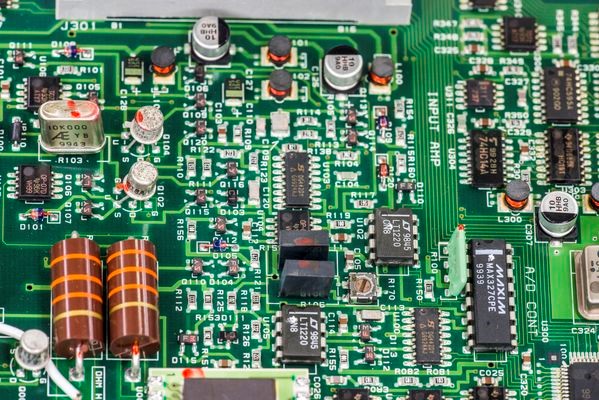

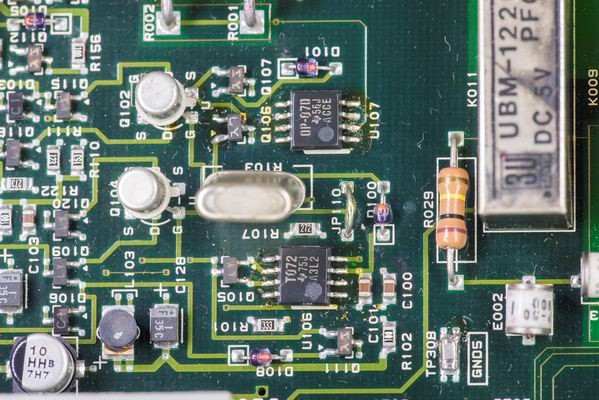

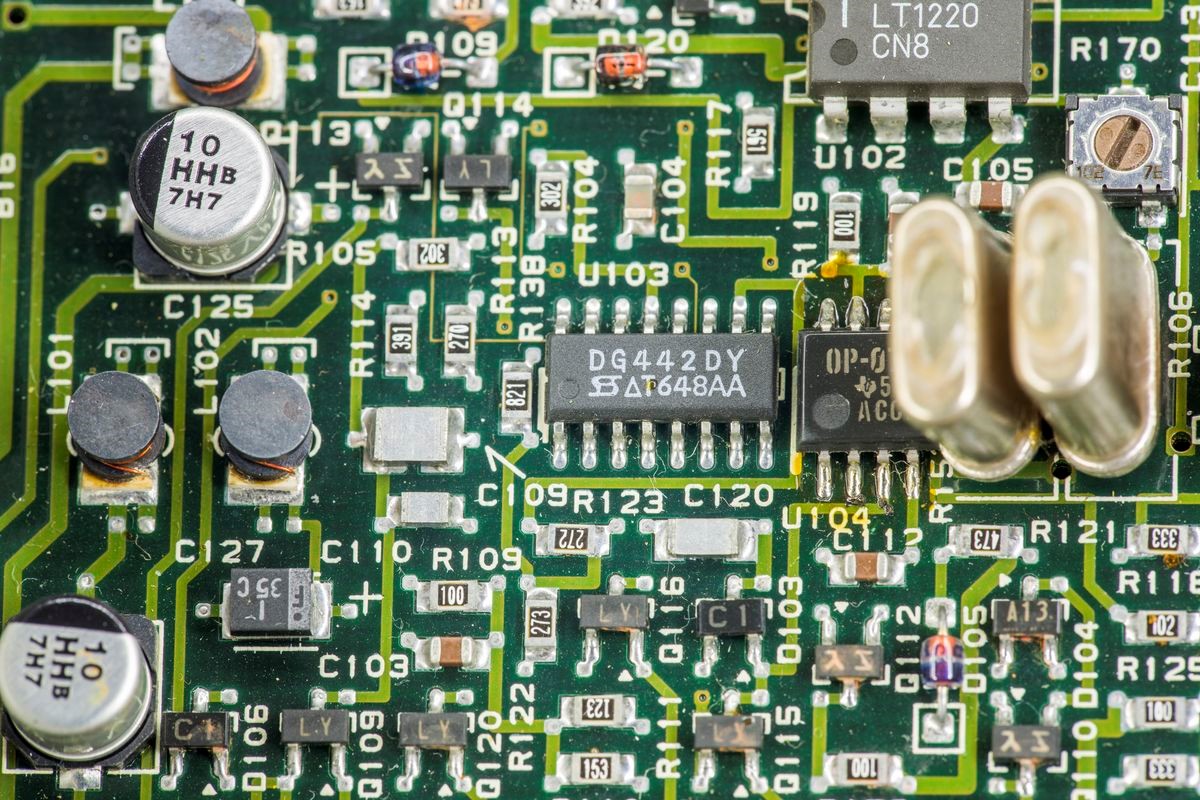

PCBA tương tự

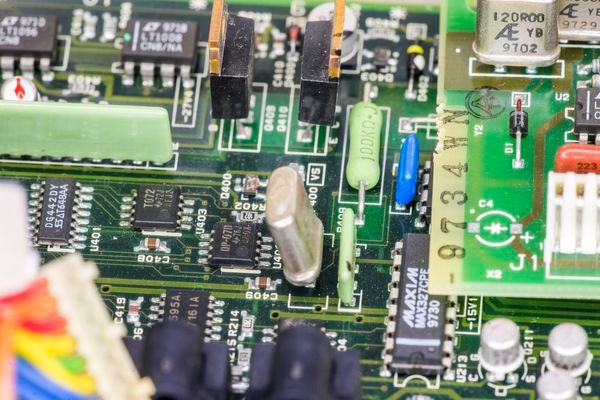

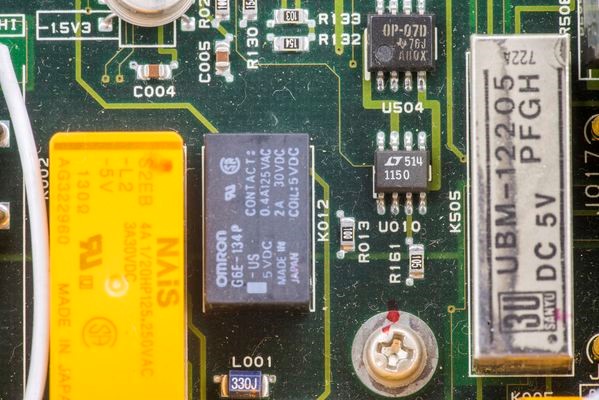

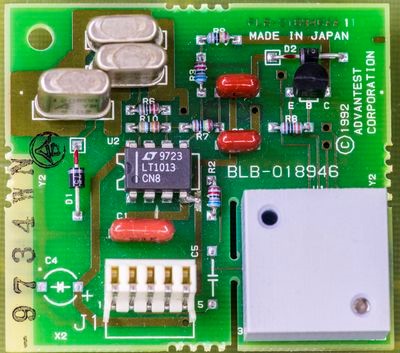

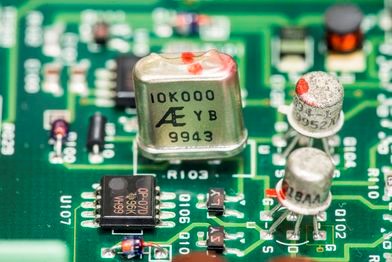

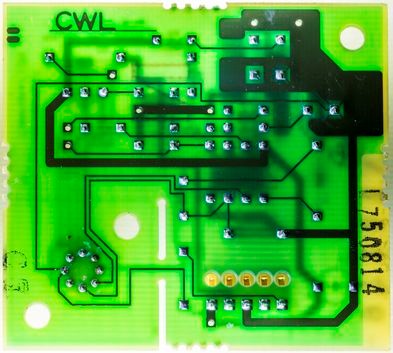

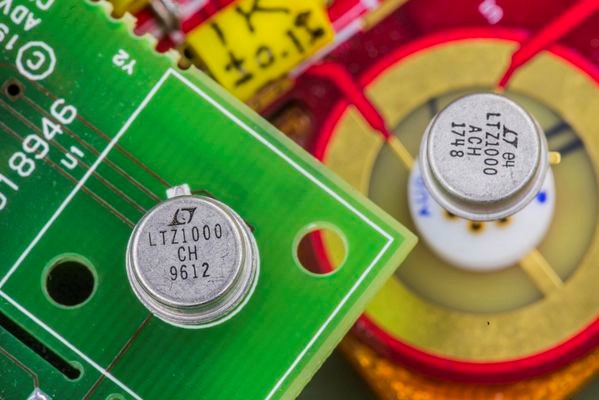

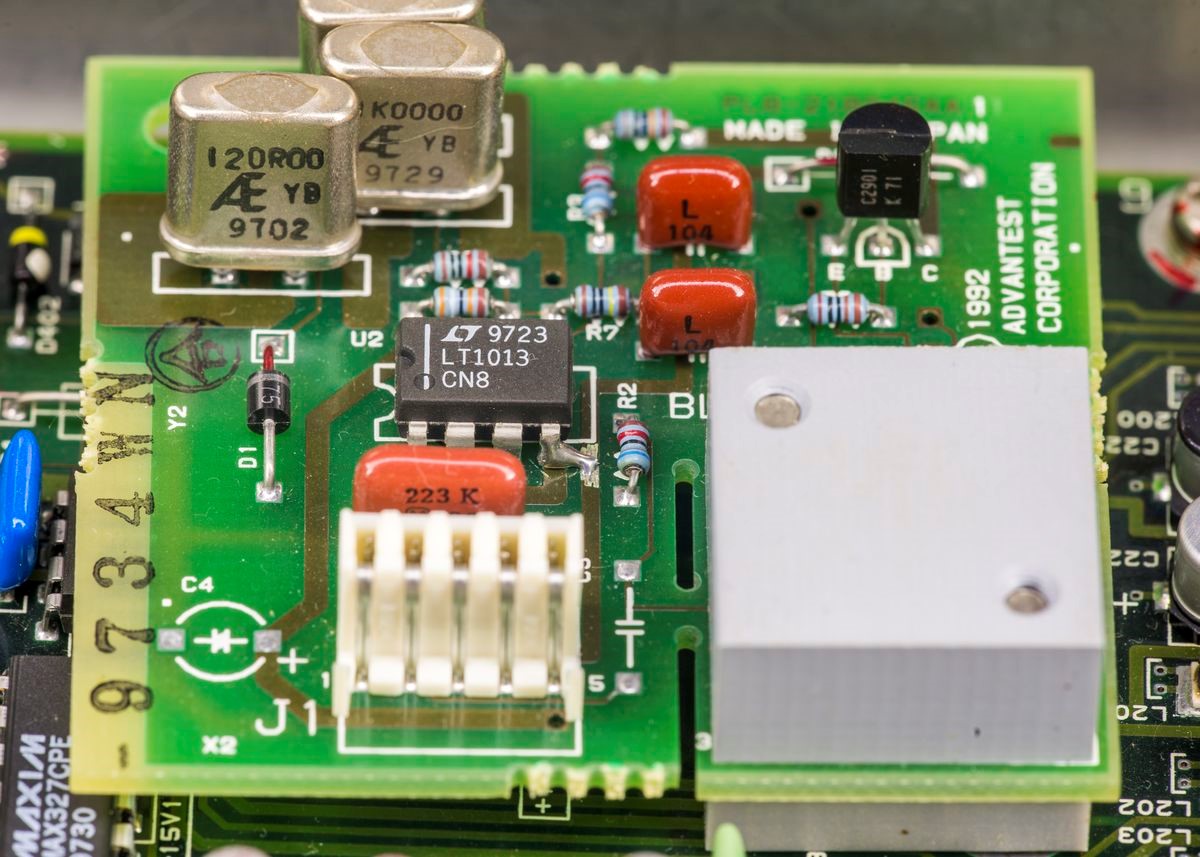

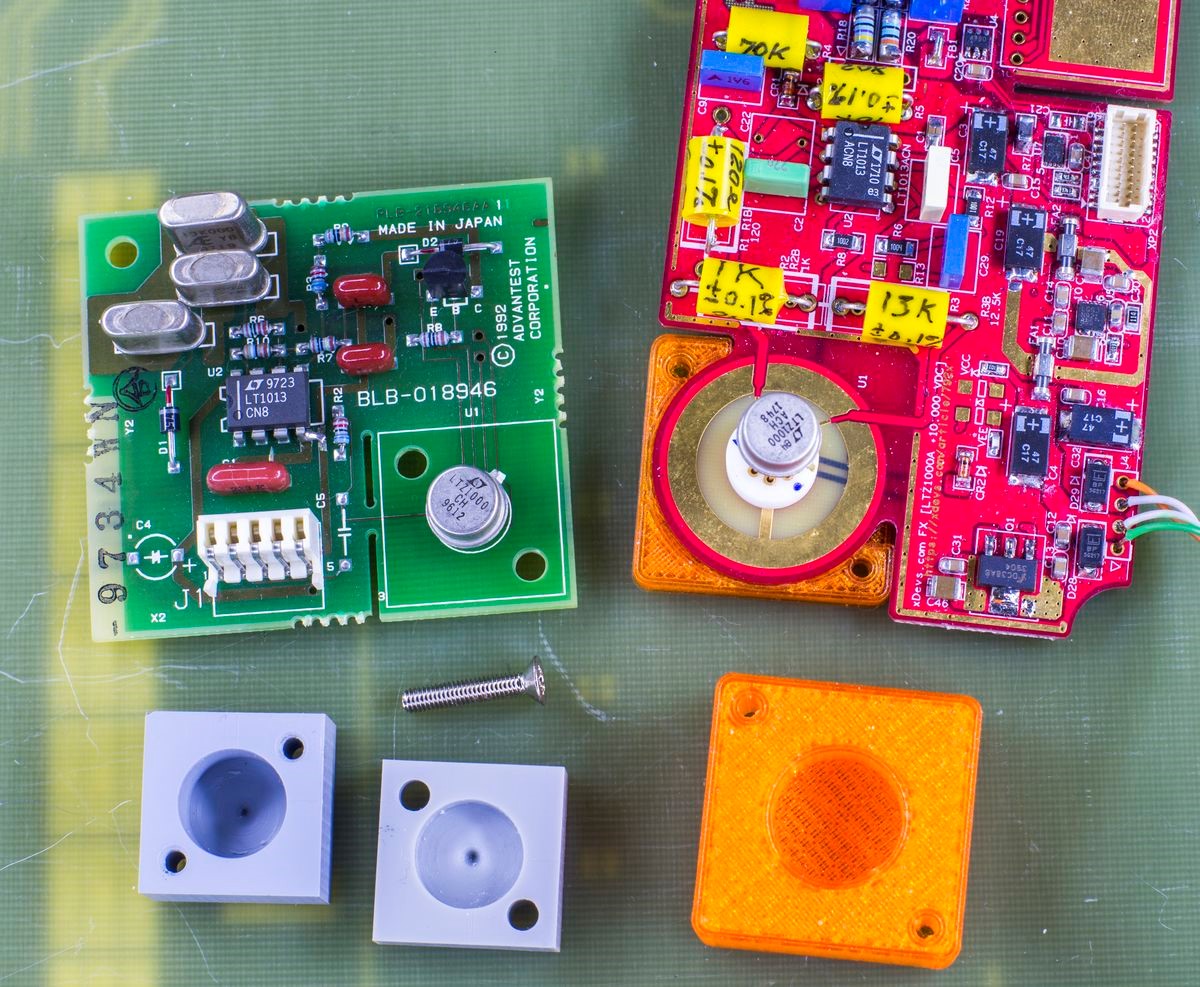

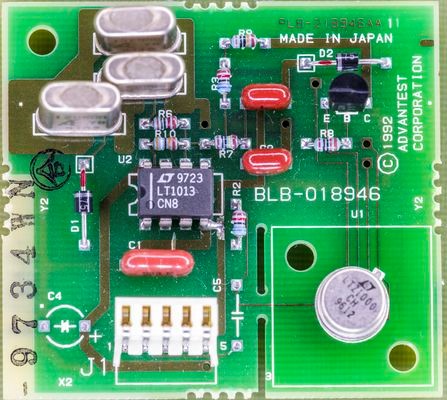

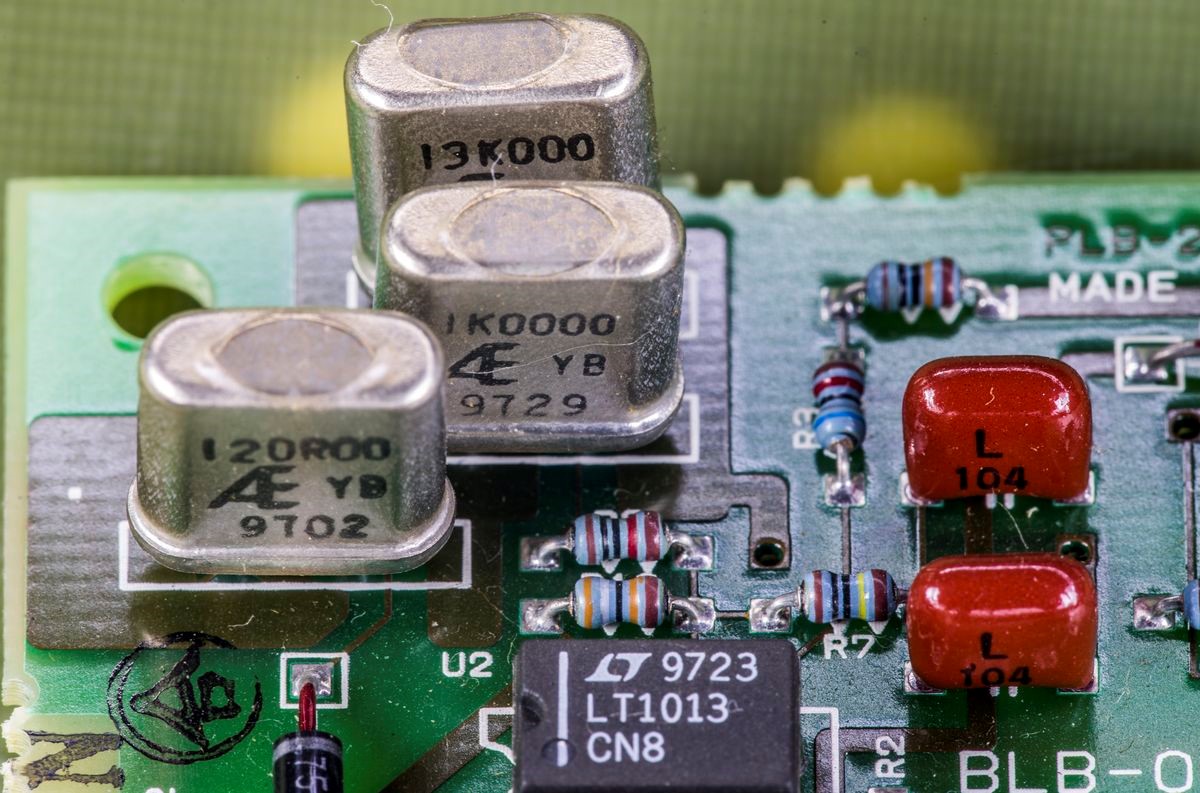

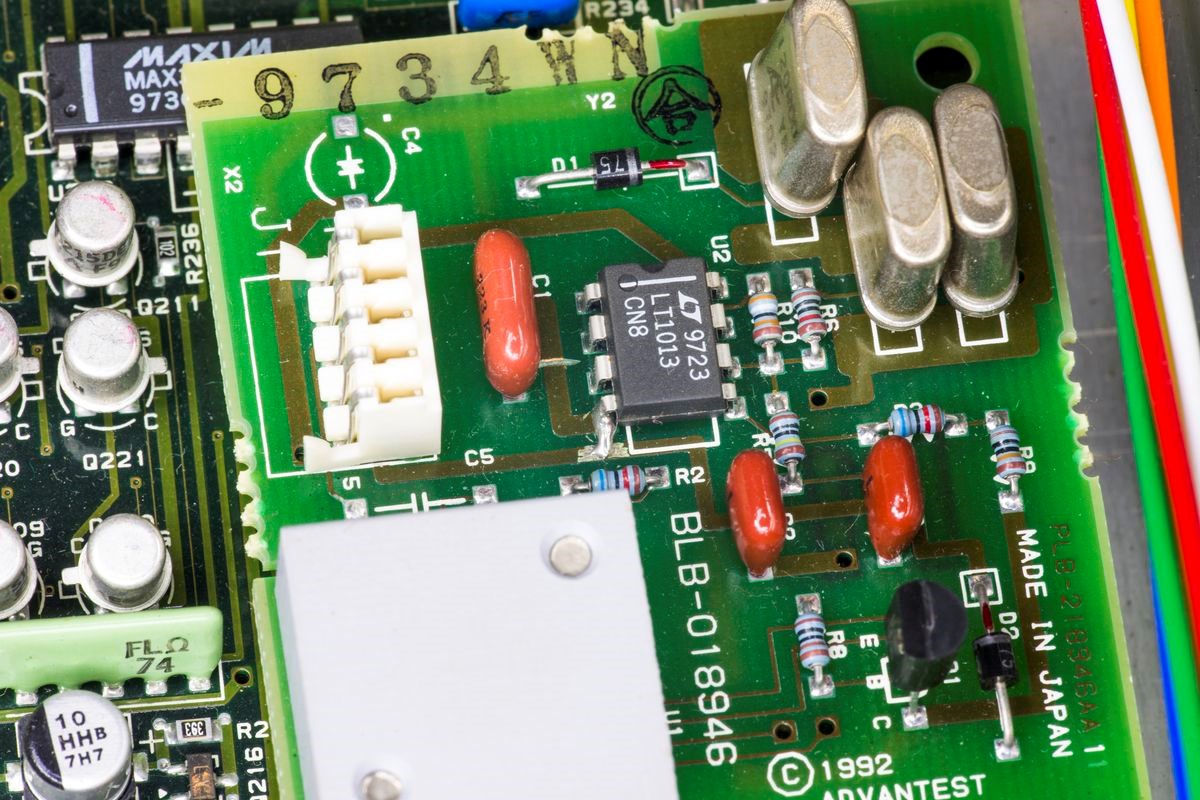

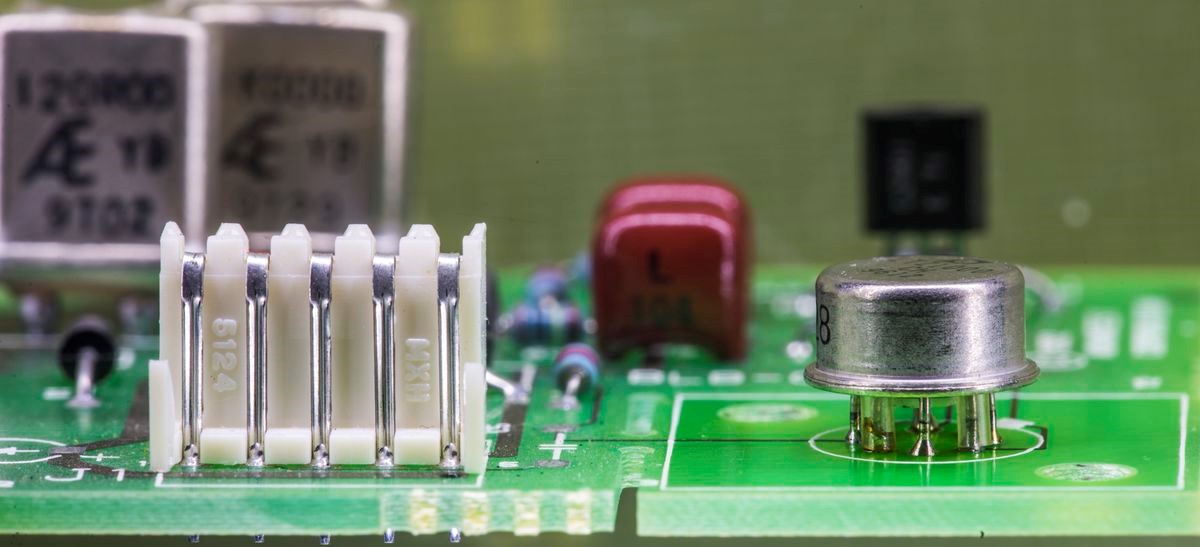

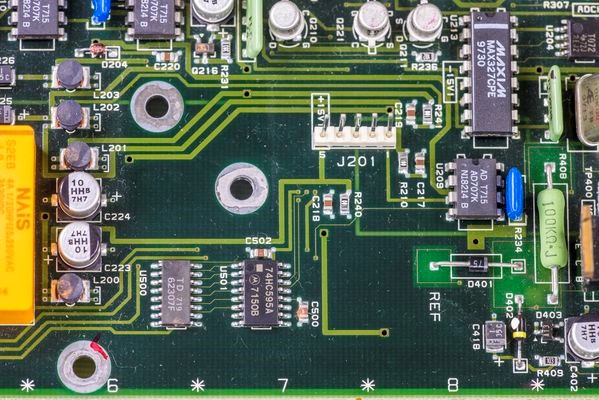

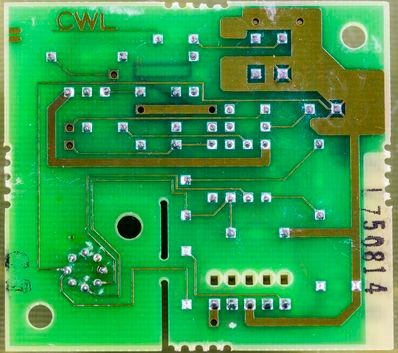

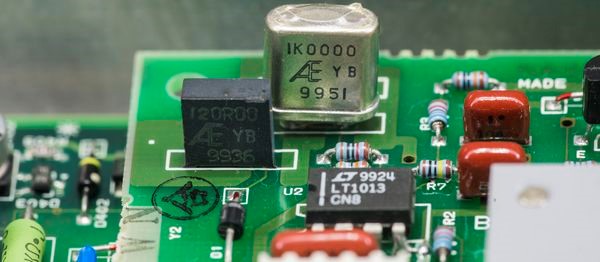

PCBA tham chiếu điện áp DC chính

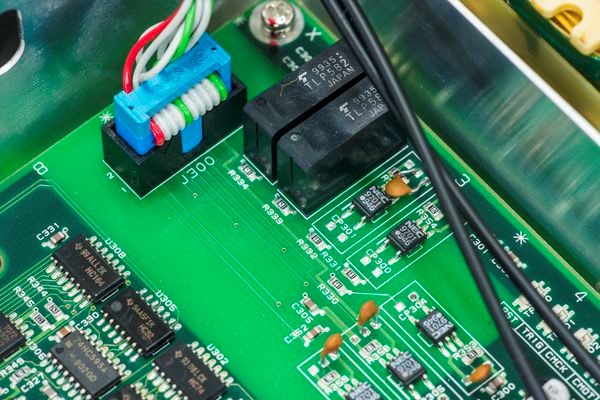

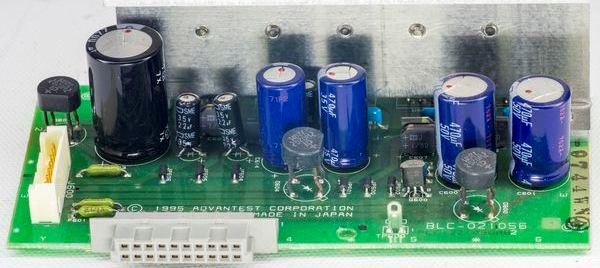

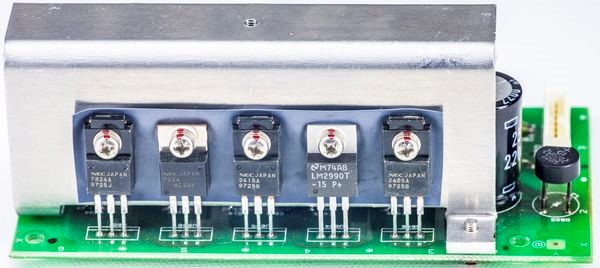

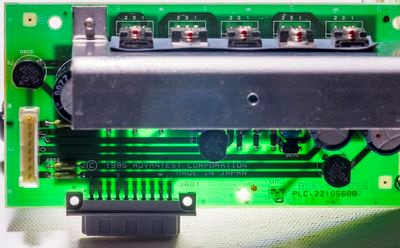

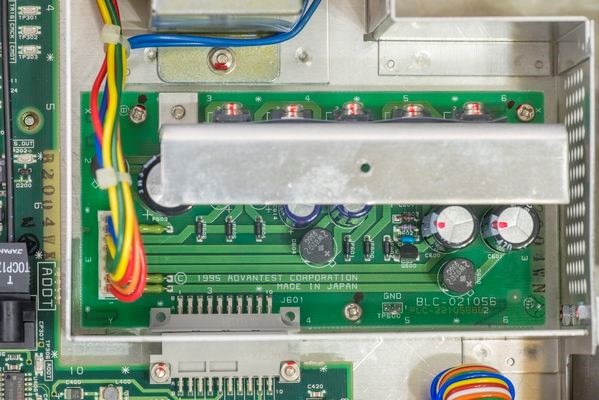

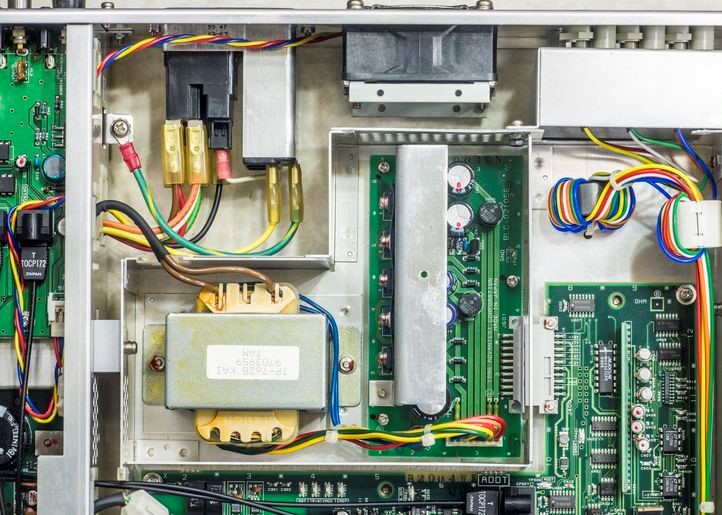

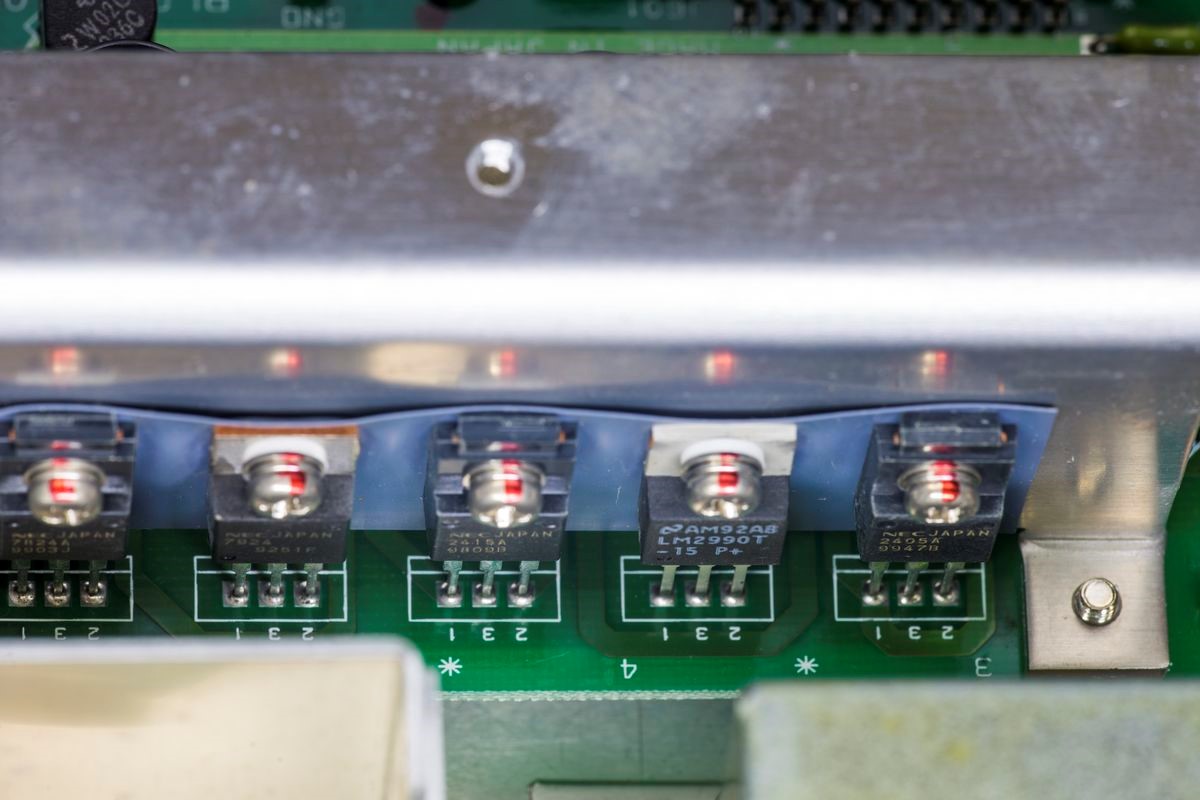

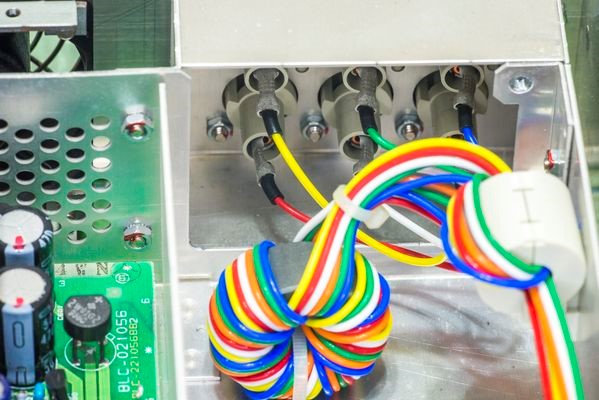

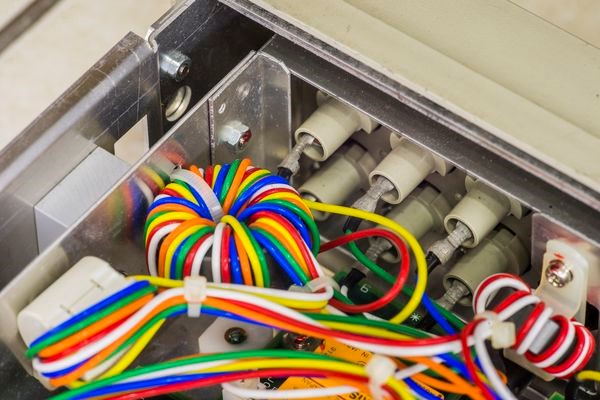

Bảo vệ nguồn PCBA

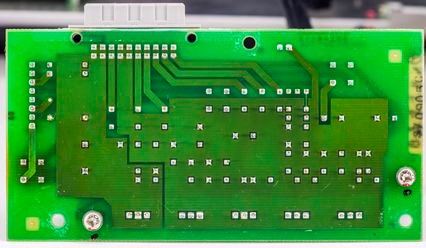

Bảng điều khiển phía trước PCBA
Khắc phục sự cố và sửa chữa
sao lưu chương trình cơ sở

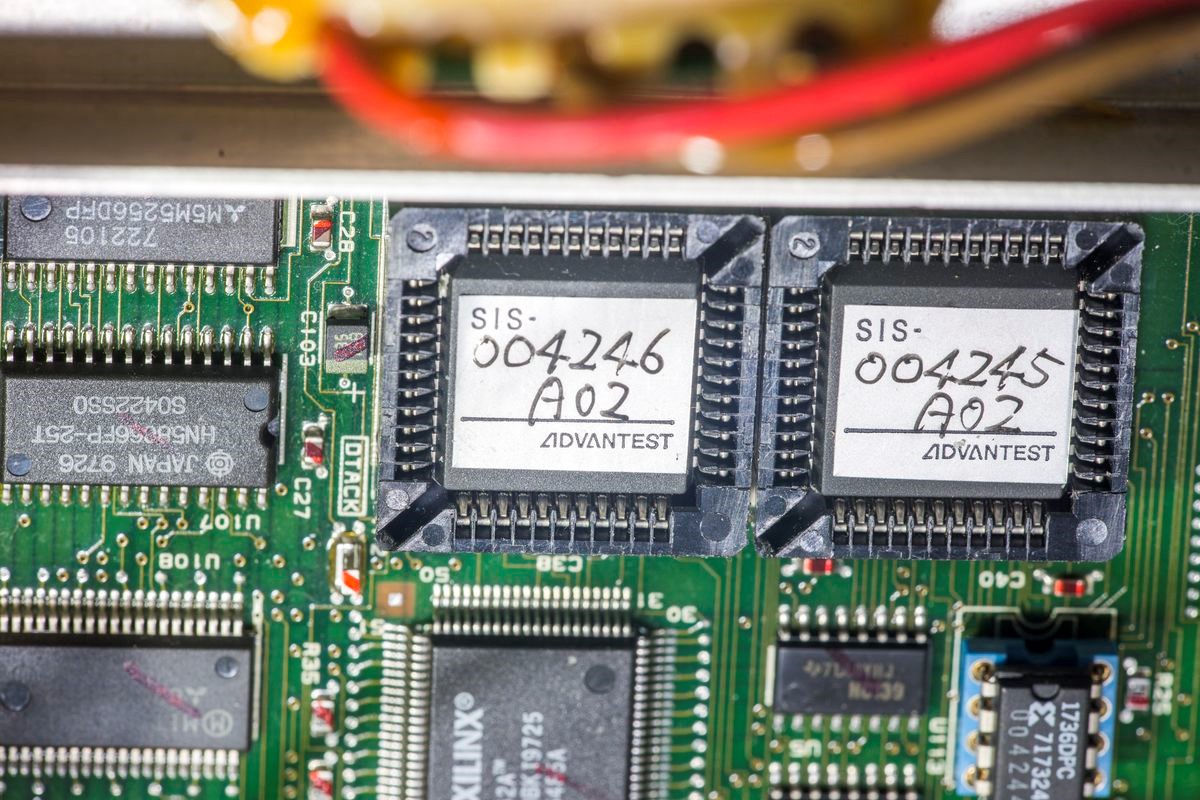

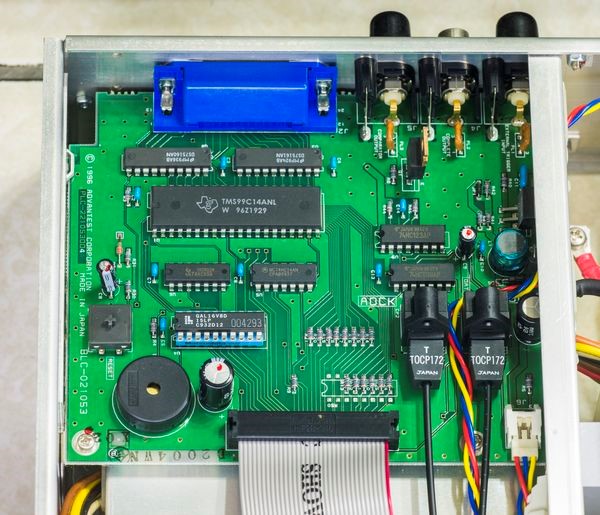

Bộ lập trình TL866CS với bộ điều hợp ổ cắm PLCC đã được sử dụng để đọc lại tất cả các firmware ROM. Được cung cấp để sử dụng NHƯ HIỆN trạng.

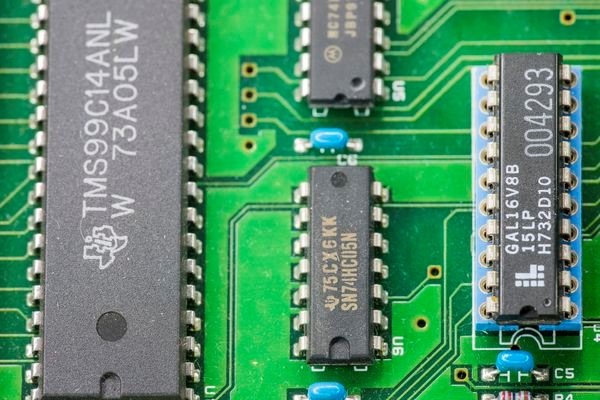

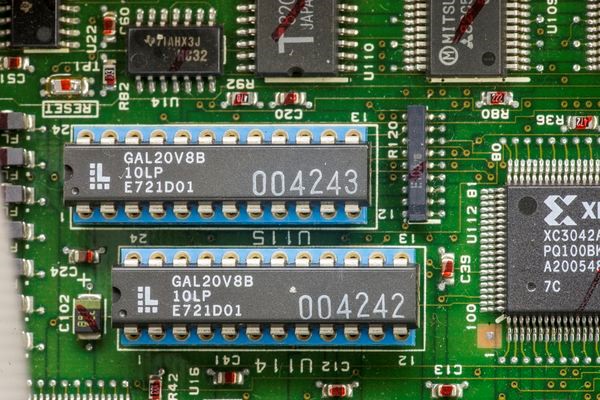

GAL16V8B configuration from GPIB/Interface board
Hitachi 27C1024 ROM dump 004246 Rev.A02
Hitachi 27C4096 ROM dump 004245 Rev.A02
Firmware dumps received from internets:
SIS004246 ROM dump 27C1024, Rev.A02
SIS004245 ROM dump 27C4096, Rev.A02
Hiệu chuẩn trực tiếp so với HP 3458A và xDevs
Hiệu chuẩn bên ngoài cho Advantest R6581T đã được thực hiện với sự trợ giúp của các tiêu chuẩn chính của xDevs:
Tiêu chuẩn điện áp DC +10.00000, nguyên mẫu 792X xây dựng xung quanh Bộ nguồn 792A và tham chiếu đệm dựa trên LTZ1000A của riêng chúng tôi.
• 9999,9747 Ω ±0,33 ppm Fluke SL935, đã được hiệu chuẩn vào ngày 28 tháng 11 năm 2017.
Các tiêu chuẩn tương tự đã được sử dụng để hiệu chuẩn Fluke 5700A, được sử dụng làm nguồn tham chiếu cho tất cả các xác minh phạm vi và chức năng. Việc hiệu chuẩn của cả MFC và đồng hồ được thực hiện trong cùng một ngày, do đó có thể bỏ qua độ lệch dài hạn và chỉ sử dụng các thông số kỹ thuật về độ chính xác tương đối.
xác minh độ chính xác hiệu chuẩn
Phần này bao gồm quy trình hiệu chuẩn ngoài nhà máy và kiểm tra hiệu suất ổn định 24 giờ trên đồng hồ. Đây là hiệu chuẩn không thể theo dõi chỉ dành cho mục đích giáo dục. Không có nghĩa là sử dụng ngay cả bộ hiệu chuẩn cao cấp cũng có thể cung cấp chứng nhận hiệu chuẩn có giá trị pháp lý.
Để chạy một số số hiệu suất trên Fluke 5700A, hãy kết nối một số với bộ hiệu chuẩn đa chức năng tiêu chuẩn đang hoạt động của Fluke 5700A và sử dụng ứng dụng calkit Python của cal.equipment để xử lý một số số.
Reference source value = (Low limit + Hi limit) / 2
Báo cáo CalCheck hiệu chuẩn, được tạo bởi 5700A
Kiểm tra hiệu suất chức năng DCV
Đây là dữ liệu thử nghiệm xác minh hiệu suất tự động trước khi điều chỉnh hiệu chuẩn.
Trước khi điều chỉnh hiệu chuẩn, AS RECEIVED điều kiện. Ngày hiệu chuẩn cuối cùng hoặc lịch sử của thiết bị là không rõ.
|
DCV Test |
R6581T Data |
Source uncertainty |
Low Limit |
Hi limit |
Measured |
24hr spec |
Result |
|
0.1 VDC (0.1 Range) |
|
||||||
Bảng 5: R6581T mới sau khi hiệu chuẩn bên ngoài
Như chúng ta có thể thấy, đồng hồ không thể đáp ứng thông số kỹ thuật 24 giờ cho dải 3V và 30V, nhưng thực tế không giảm nhiều. Phạm vi 300 mVDC không được kiểm tra do lỗi trong mã điều khiển.
Kiểm tra chức năng điện trở (4 dây có bật bù lệch)
|
OHM Test |
R6581T Data |
Source uncertainty |
Low Limit |
Hi limit |
Measured |
24hr spec |
Result |
|
1 Ω |
|
||||||
Bảng 8: Thử nghiệm hiệu suất của R6581T, như được trả về sau khi điều chỉnh hiệu chuẩn, điện trở 4 dây
Thử nghiệm trên phạm vi cao nhất với tiêu chuẩn 1 GΩ được thực hiện bằng cách sử dụng tiêu chuẩn bên ngoài, vì 5700A không thể cấp nguồn 1 GΩ.
Báo cáo hiệu chuẩn CQ, R6581T như điều kiện đã trả lại, đã điều chỉnh
Kiểm tra hiệu chuẩn cho đơn vị khác
Thành viên Ramon của EEVBlog đã liên hệ với tôi về việc cải thiện độ không đảm bảo và khả năng đo lường cho các dự án và thử nghiệm dây điện trở DIY của anh ấy. Anh ấy đã mua một chiếc R6581T khác tại địa phương và chúng tôi đã có một buổi gặp mặt ngắn để thực hiện kiểm tra độ chính xác của hiệu chuẩn và tiến hành so sánh dữ liệu.
Tham chiếu 10V nguyên mẫu 792X làm nguồn DCV, Keithley 2002 #2 làm đồng hồ đo tham chiếu được sử dụng để kiểm tra. Cùng với xác minh ngược đối với máy đo HPAK3458A chính của tôi, thiết lập này cho phép xác minh hiệu suất của R6581 với độ không đảm bảo tương đối tốt.

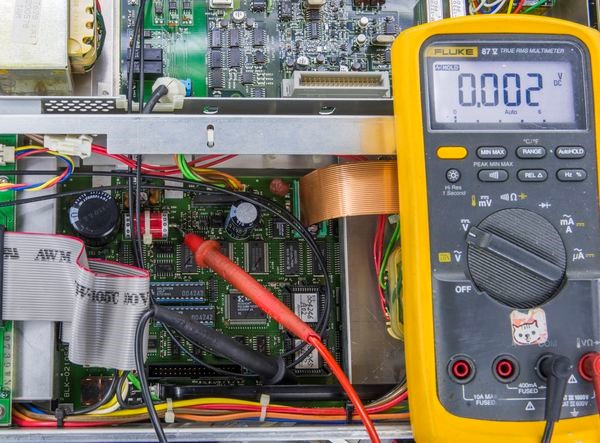

Bản tóm tắt ngắn gọn về Advantest của anh ấy cũng đã được thực hiện, với các bức ảnh được trình bày bên dưới.

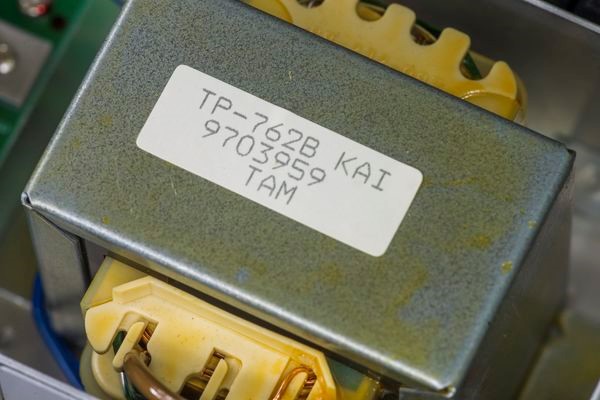

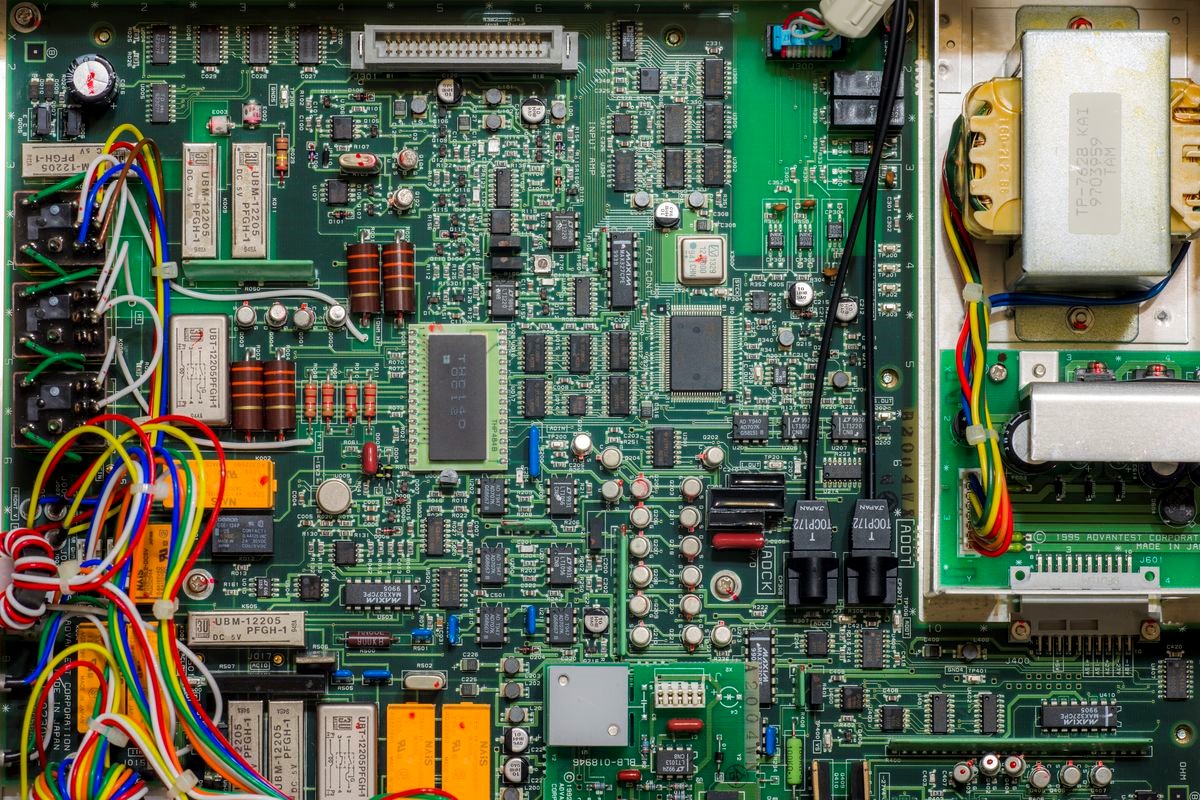

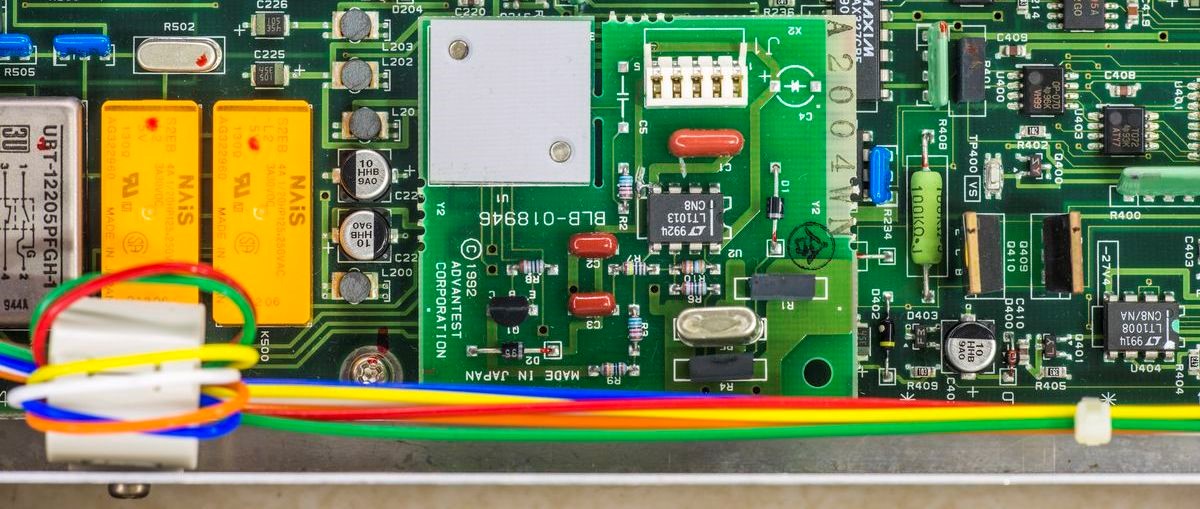

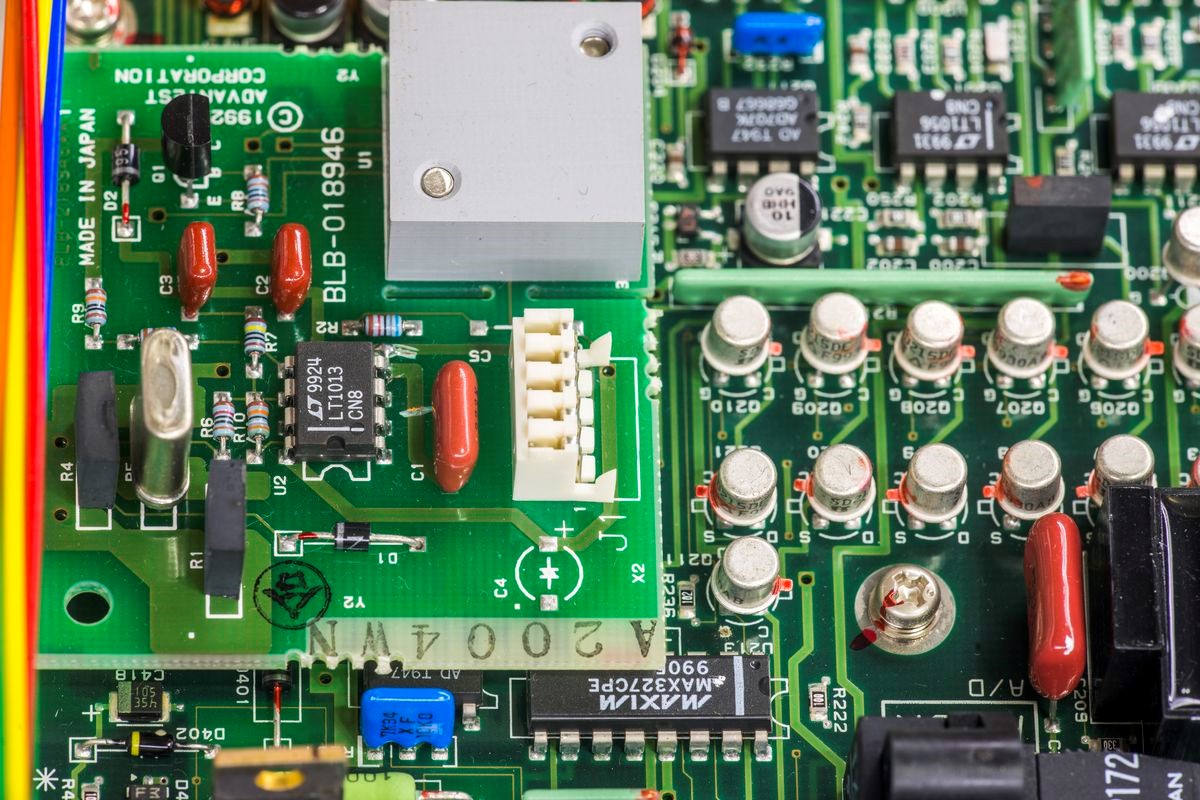

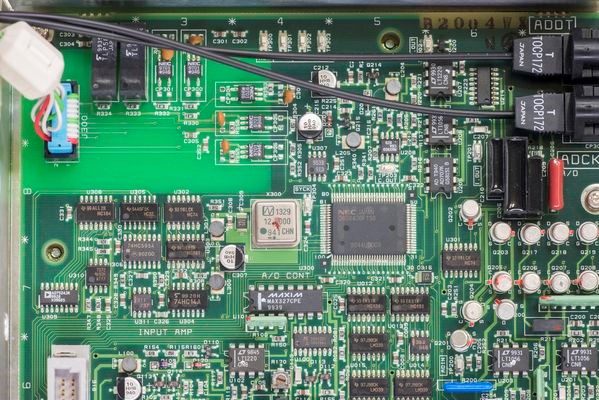

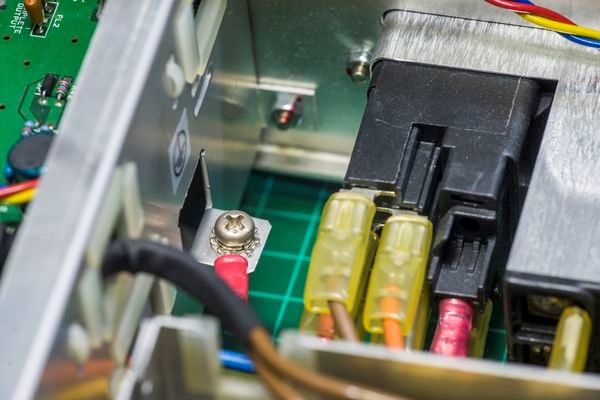

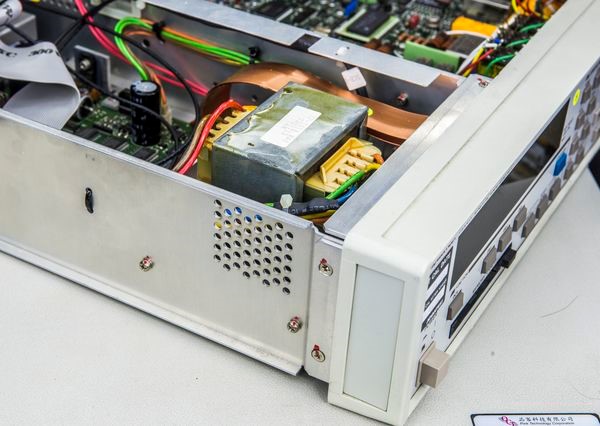

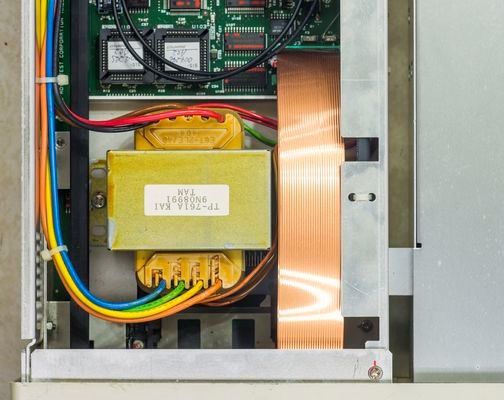

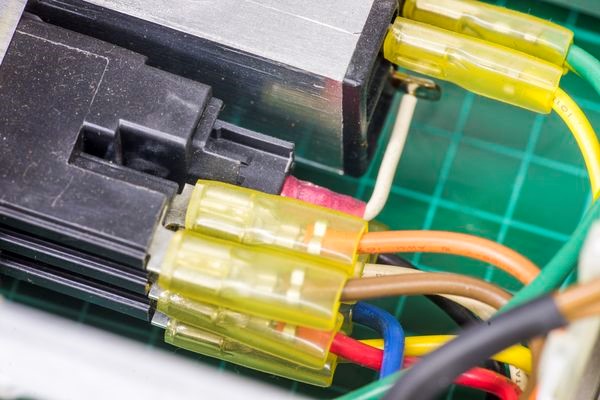

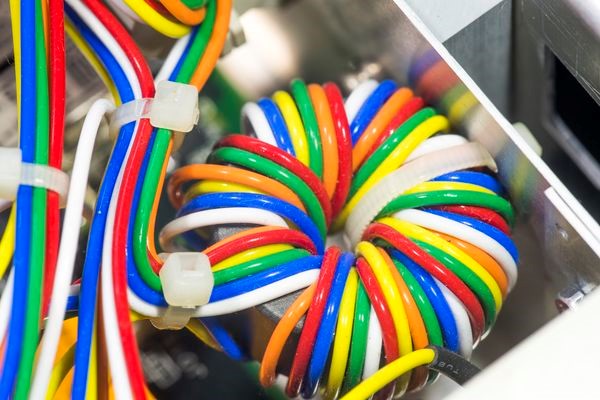

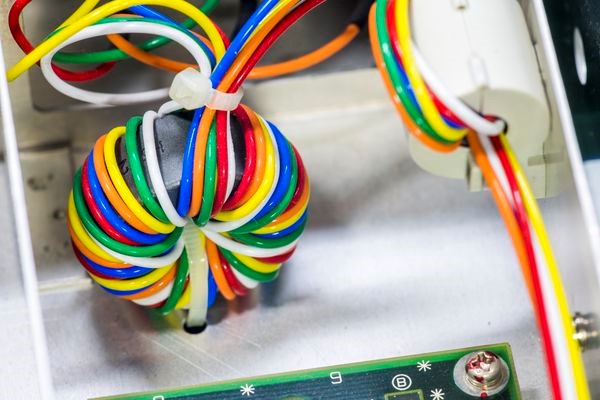

Máy biến áp đều tốt và hài lòng, tổng thể thiết bị rất sạch sẽ và ngăn nắp
Phiên bản chương trình cơ sở của thiết bị này rất giống với phiên bản của chúng tôi, vì vậy không có hành động nào được thực hiện để sao lưu nó.

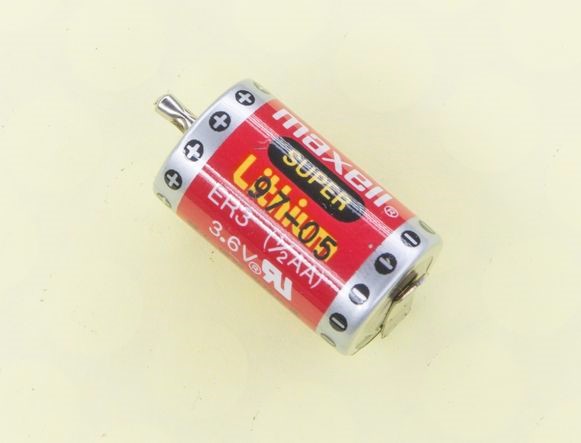

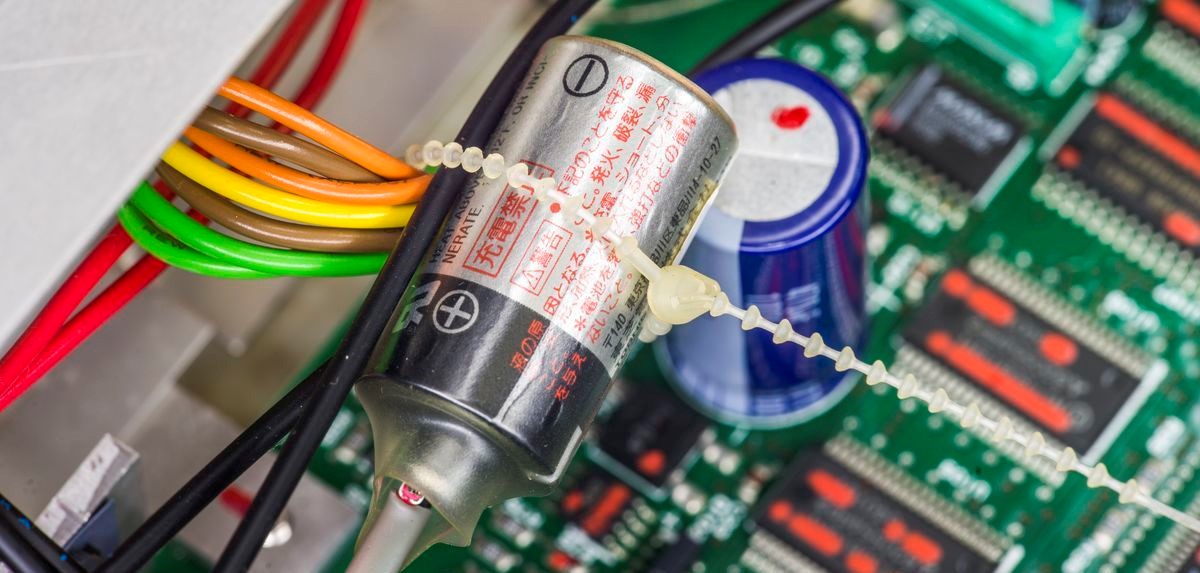

Không giống như thiết bị của xDevs, trong chiếc pin này chắc chắn không thích cài đặt do nhà máy sản xuất, vì vậy nó đã được thay thế vào một thời điểm nào đó. Nó vẫn còn nước và được đo trên 3V, vì vậy hiện tại không có vấn đề gì ở đây.

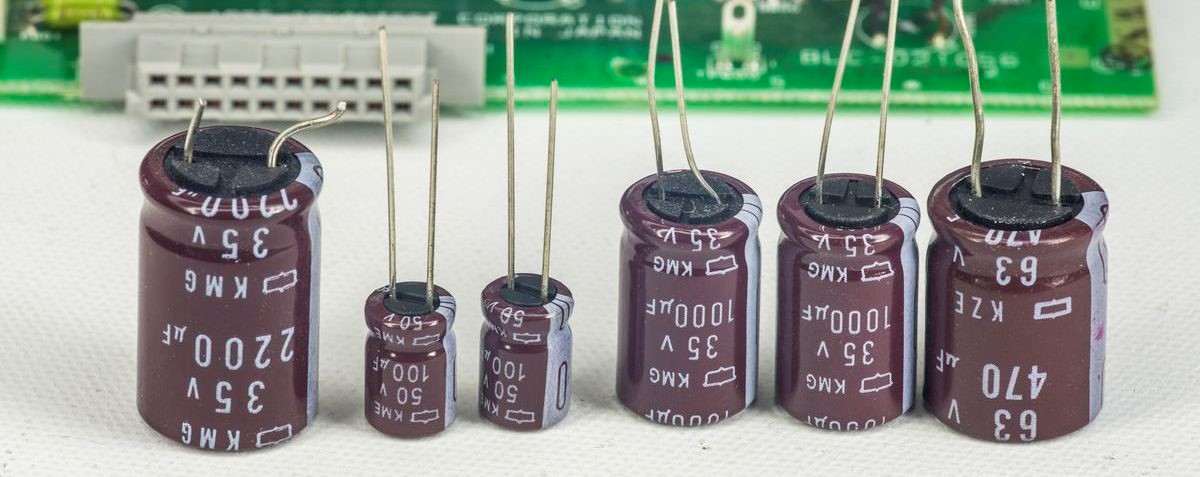

tóm tắt phục hồi
Đây là một công cụ khá thú vị với những đặc điểm và tính năng riêng của nó.
Chắc chắn là bạn nên mua nếu bạn thấy một chiếc có giá thấp dưới vài trăm USD.
Đây là bảng tính năng nhỏ so với Keysight 3458A và Keithley 2002:
