CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA THƯỚC CẶP
Thước cặp là một dụng cụ thiết yếu của các kỹ sư cũng như người làm trong ngành kỹ thuật như cơ khí, nghề mộc, làm nhôm kính, inox, biển quảng cáo, trong giáo dục, phòng thí nghiệm... Nó giúp cho người thợ có thể đo chính xác được nhiều chi tiết máy khác nhau mà các loại thước khác không thể làm được.

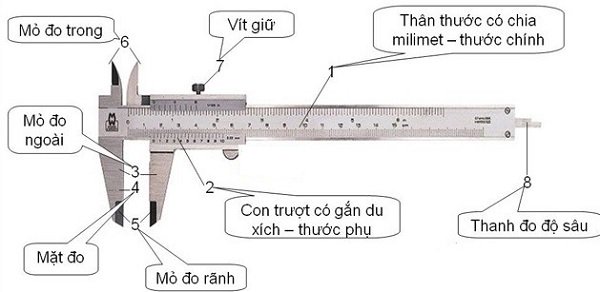

1. Cấu tạo của thước cặp:
- Thân thước có chia milimet - thước chính
- Con trượt có gắn du xích - thước phụ
- Mỏ đo ngoài
- Mặt đo
- Mỏ đo rãnh
- Mỏ đo trong
- Vít giữ
- Thanh đo độ sâu
Một số loại thước cặp thường thấy hiện nay: thước cặp đồng hồ, thước cặp cơ khí, thước cặp điện tử.

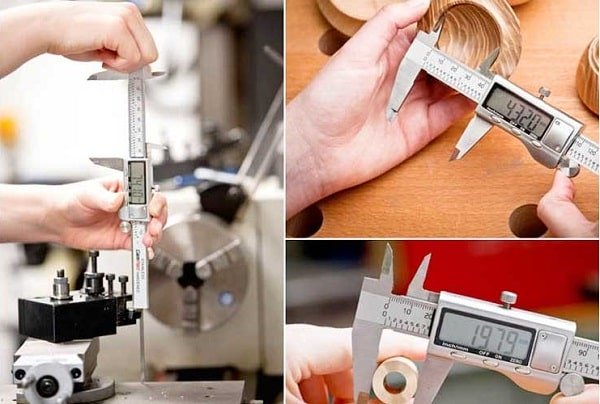

2. Nguyên lý hoạt động của thước cặp
Nguyên lý của thước kẹp là cải thiện phân đoạn nhằm tăng độ chính xác. Theo đó, thang đo vernier sử dụng trong thước cặp dùng để sắp xếp các vạch chia, từ đó có thể nâng cao độ chính xác cho kết quả khi đo.
Khi vạch đo trên thang đo vernier thẳng với vạch ở thang đo chính, giá trị trên thang đo vernier thêm vào thang đo chính để đưa ra kết quả là thập phân của giá trị đo. Nó được tính bằng milimet.
Chính nhờ vào cách thức hoạt động của thước cặp này tạo ra sự khác nhau trong khoảng cách các vạch chia trên thang đo vernier và thang đo chính. Thường thì đối với các dụng cụ đo cơ khí nó được chia vạch giống như 1 chiếc thước mà chúng ta hay dùng, trên đó có vạch, khoảng cách 1mm.
Tuy nhiên, riêng với thang đo vernier mà thước cặp sử dụng thì khoảng cách giữa các vạch chia là 0.9mm. Do vậy, nếu thang vernier ở vạch 0 thẳng với vạch 0 trên thang đo chính, thì vạch đầu tiên trên thang vernier là 0.1mm.
Theo đó, vạch thứ 2 là 0.1×2 =0.2mm, tương ứng như vậy đến vạch 10 trên thang vernier sẽ chính xác là 1mm sạch vạch 10 trên thang đo chính.
